Projektowanie 3D dla początkujących: Od pomysłu do wydruku w 70 znakach

Ten artykuł to kompleksowy przewodnik dla początkujących, którzy chcą rozpocząć swoją przygodę z projektowaniem 3D, szczególnie z myślą o druku 3D. Dowiesz się, od czego zacząć, jakie narzędzia wybrać i jak krok po kroku stworzyć swój pierwszy trójwymiarowy model, zamieniając cyfrowe pomysły w fizyczne obiekty. Z mojego doświadczenia wiem, że to fascynująca podróż, która otwiera drzwi do nieskończonych możliwości.

Czym jest projektowanie 3D i dlaczego zyskuje na popularności?

Projektowanie 3D, inaczej modelowanie 3D, to proces tworzenia cyfrowej, trójwymiarowej reprezentacji obiektu. Wyobraź sobie, że zamiast rysować coś na płaskiej kartce, budujesz to w przestrzeni wirtualnej, nadając temu głębię, szerokość i wysokość. To jak rzeźbienie, ale za pomocą komputera.

Dlaczego projektowanie 3D staje się tak popularne? Przede wszystkim dzięki rosnącej dostępności narzędzi i technologii. Kiedyś było to domeną inżynierów i grafików z drogim sprzętem, dziś każdy z nas może zacząć swoją przygodę z darmowym oprogramowaniem. Kluczowym czynnikiem jest też druk 3D, który pozwala w prosty sposób przekształcić cyfrowe projekty w namacalne, fizyczne przedmioty. To właśnie ta możliwość materializowania własnych pomysłów sprawia, że coraz więcej osób chce spróbować swoich sił w modelowaniu.

Od pomysłu do fizycznego przedmiotu: Magia druku 3D w Twoim domu

Dla wielu początkujących, w tym i dla mnie na początku mojej drogi, główną motywacją do nauki projektowania 3D jest właśnie możliwość druku 3D. To niesamowite uczucie, kiedy pomysł, który zrodził się w Twojej głowie, a następnie został przeniesiony do cyfrowego świata, po kilku godzinach staje się fizycznym obiektem leżącym na Twoim biurku. Możesz tworzyć spersonalizowane prezenty, funkcjonalne części zamienne, unikalne gadżety czy figurki wszystko to w zaciszu własnego domu. Projektowanie 3D i druk 3D to duet, który pozwala na prawdziwą kreatywną swobodę.

Krótki słownik pojęć, który musisz znać: siatka, render, STL

Zanim zagłębisz się w świat projektowania 3D, warto poznać kilka podstawowych terminów. Pomogą Ci one zrozumieć, o czym mowa w tutorialach i rozmowach ze społecznością.

• Modelowanie 3D: To proces tworzenia matematycznej reprezentacji trójwymiarowego obiektu za pomocą specjalistycznego oprogramowania.
• Siatka (Mesh): Jest to zbiór wierzchołków, krawędzi i ścian (najczęściej trójkątów lub czworokątów), które definiują kształt i powierzchnię obiektu 3D. Możesz myśleć o niej jak o "szkieletcie" Twojego modelu.
• Rendering: To proces generowania fotorealistycznego lub niefotorealistycznego obrazu z modelu 3D. Dzięki renderingowi możemy zobaczyć, jak nasz projekt będzie wyglądał w rzeczywistości, z uwzględnieniem światła, cieni i materiałów.
• STL (Standard Tessellation Language): Jest to najpopularniejszy format pliku używany w druku 3D. Opisuje on geometrię powierzchni obiektu za pomocą trójkątów. Kiedy eksportujesz model do druku, najczęściej zapisujesz go właśnie jako plik STL.
• Slicer: To specjalne oprogramowanie, które "tnie" model 3D (zazwyczaj w formacie STL) na setki lub tysiące poziomych warstw. Następnie generuje plik G-code, czyli szczegółowe instrukcje dla drukarki 3D, mówiące jej, jak ma zbudować obiekt warstwa po warstwie.

Pierwszy krok w trójwymiar: Jakie oprogramowanie wybrać na start?

Wybór odpowiedniego programu to klucz do udanego startu. Na szczęście, rynek oferuje wiele opcji, zarówno darmowych, jak i płatnych, które świetnie sprawdzą się dla początkujących. Z mojego doświadczenia wynika, że warto zacząć od czegoś prostego, a dopiero potem, w miarę rozwoju umiejętności, przesiadać się na bardziej zaawansowane narzędzia.

Tinkercad: Absolutnie najprostsza droga do Twojego pierwszego modelu

Jeśli dopiero zaczynasz, Tinkercad to absolutny strzał w dziesiątkę. Jest to całkowicie darmowy, przeglądarkowy program od Autodesk, co oznacza, że nie musisz nic instalować na komputerze wystarczy dostęp do internetu. Jego filozofia opiera się na łączeniu i odejmowaniu prostych brył geometrycznych (sześcianów, walców, kul). To intuicyjne podejście sprawia, że w ciągu kilkunastu minut możesz stworzyć swój pierwszy, prosty model. Tinkercad jest idealny do nauki podstaw myślenia przestrzennego i logicznego budowania obiektów. Gorąco polecam go każdemu, kto stawia pierwsze kroki.

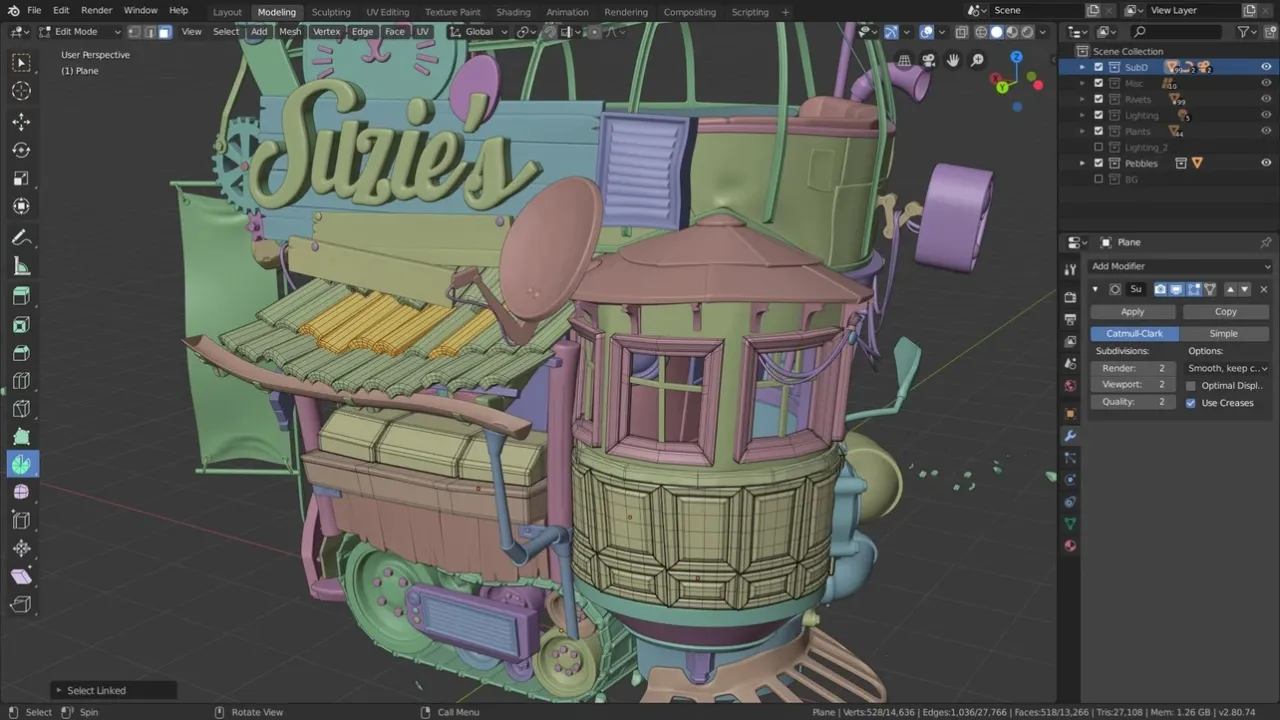

Blender: Darmowy kombajn o nieograniczonych możliwościach czy jest dla Ciebie?

Blender to potężne i w pełni darmowe oprogramowanie open-source, które oferuje wręcz nieograniczone możliwości. Możesz w nim modelować, rzeźbić, animować, a nawet tworzyć fotorealistyczne rendery. Jest to program, który wykorzystują zarówno hobbyści, jak i profesjonaliści w branży gier czy filmów. Jego próg wejścia jest jednak znacznie wyższy niż w przypadku Tinkercada. Interfejs może początkowo przytłaczać, a nauka wymaga poświęcenia wielu godzin. Mimo to, Blender jest niezwykle popularny w Polsce, a co za tym idzie, znajdziesz mnóstwo darmowych tutoriali i wsparcia w języku polskim. Jeśli czujesz, że masz zacięcie do bardziej zaawansowanych projektów i nie boisz się wyzwań, Blender może być Twoim docelowym narzędziem.

Fusion 360: Kiedy liczy się precyzja idealny do projektów funkcjonalnych

Fusion 360 od Autodesk to kolejne popularne oprogramowanie, które oferuje darmową licencję dla hobbystów, studentów i startupów. Jest to program typu CAD (Computer-Aided Design), co oznacza, że jest stworzony do projektowania precyzyjnych części mechanicznych, funkcjonalnych modeli i prototypów. Jeśli Twoim celem jest tworzenie elementów, które mają do siebie pasować, być wytrzymałe i mieć konkretne wymiary, Fusion 360 będzie idealny. Ma nieco wyższy próg wejścia niż Tinkercad, ale niższy niż Blender, jeśli chodzi o modelowanie techniczne. Jego popularność w polskim środowisku makerów stale rośnie, więc również tutaj znajdziesz sporo materiałów edukacyjnych.

Płatne czy darmowe? Porównanie, które pomoże Ci podjąć decyzję

Aby ułatwić Ci wybór, przygotowałem krótkie porównanie tych trzech programów. Pamiętaj, że każdy z nich ma swoje mocne strony i najlepiej sprawdzi się w nieco innych zastosowaniach.

Program	Typ licencji	Zalety dla początkujących	Wady/Wymagania
Tinkercad	Darmowy (przeglądarkowy)	Absolutnie najprostszy na start, intuicyjny, bez instalacji, idealny do nauki podstaw.	Ograniczone możliwości dla zaawansowanych projektów, brak precyzyjnych narzędzi CAD.
Blender	Darmowy (open-source)	Ogromne możliwości (modelowanie, rzeźbienie, animacja), duża społeczność, mnóstwo darmowych tutoriali.	Wysoki próg wejścia, skomplikowany interfejs, wymaga czasu na naukę.
Fusion 360	Darmowa licencja dla hobbystów/studentów (CAD)	Precyzyjne narzędzia CAD, idealny do projektów funkcjonalnych i mechanicznych, rosnąca popularność.	Wyższy próg wejścia niż Tinkercad, wymaga instalacji, licencja hobbystyczna ma pewne ograniczenia.

Od zera do bohatera: Twój plan nauki projektowania 3D

Rozpoczęcie przygody z projektowaniem 3D może wydawać się przytłaczające, ale dzięki dostępnym zasobom i wsparciu społeczności, jest to prostsze niż myślisz. Z mojego doświadczenia wynika, że kluczem jest systematyczność i korzystanie z dobrych źródeł.

YouTube jako Twój darmowy nauczyciel: Polskie kanały, które warto subskrybować

YouTube to prawdziwa kopalnia wiedzy i Twój darmowy nauczyciel. W Polsce mamy wiele świetnych kanałów, które oferują setki tutoriali od podstaw. Zdecydowanie polecam subskrybować:

• Akademia Druku 3D: Znajdziesz tu wiele praktycznych porad dotyczących projektowania pod druk 3D, często z wykorzystaniem Tinkercada i Fusion 360.
• devYea: Kanał skupiający się na Blenderze, z kompleksowymi kursami i poradnikami dla początkujących i średniozaawansowanych.
• Edu-CAD: Oferuje tutoriale z różnych programów CAD, w tym Fusion 360, idealne dla tych, którzy szukają precyzyjnych narzędzi.
• Blender Official (z polskimi napisami): Oficjalny kanał Blendera, który udostępnia wysokiej jakości tutoriale, często z możliwością włączenia polskich napisów.

Siła społeczności: Gdzie szukać pomocy i inspiracji? (fora i grupy Facebook)

Nie ma nic lepszego niż wsparcie społeczności, zwłaszcza gdy utkniesz w martwym punkcie lub szukasz inspiracji. Polskie fora i grupy na Facebooku to fantastyczne miejsca do zadawania pytań, dzielenia się swoimi projektami i uczenia się od innych. Zdecydowanie polecam dołączyć do:

• "Druk 3D Polska": Ogólnopolska grupa skupiająca entuzjastów druku 3D, gdzie znajdziesz pomoc zarówno w kwestiach projektowania, jak i samego druku.
• "Blender Polska - grupa dyskusyjna": Jeśli wybrałeś Blendera, ta grupa będzie nieocenionym źródłem wiedzy i wsparcia od polskiej społeczności użytkowników.

Nie bój się zadawać pytań każdy kiedyś zaczynał, a społeczność makerów jest zazwyczaj bardzo pomocna.

Płatne kursy online: Czy warto zainwestować w uporządkowaną wiedzę?

Choć darmowe zasoby są świetne, w pewnym momencie możesz poczuć potrzebę bardziej uporządkowanej i kompleksowej wiedzy. Wtedy warto rozważyć płatne kursy online dostępne na platformach takich jak Udemy czy Strefa Kursów. Ich zaletą jest to, że prowadzą Cię krok po kroku przez cały proces nauki, często od podstaw do zaawansowanych technik. Z mojego punktu widzenia, taka inwestycja może być bardzo opłacalna, jeśli zależy Ci na szybkim i efektywnym rozwoju umiejętności, a także na uniknięciu chaosu informacyjnego, który czasem towarzyszy darmowym tutorialom.

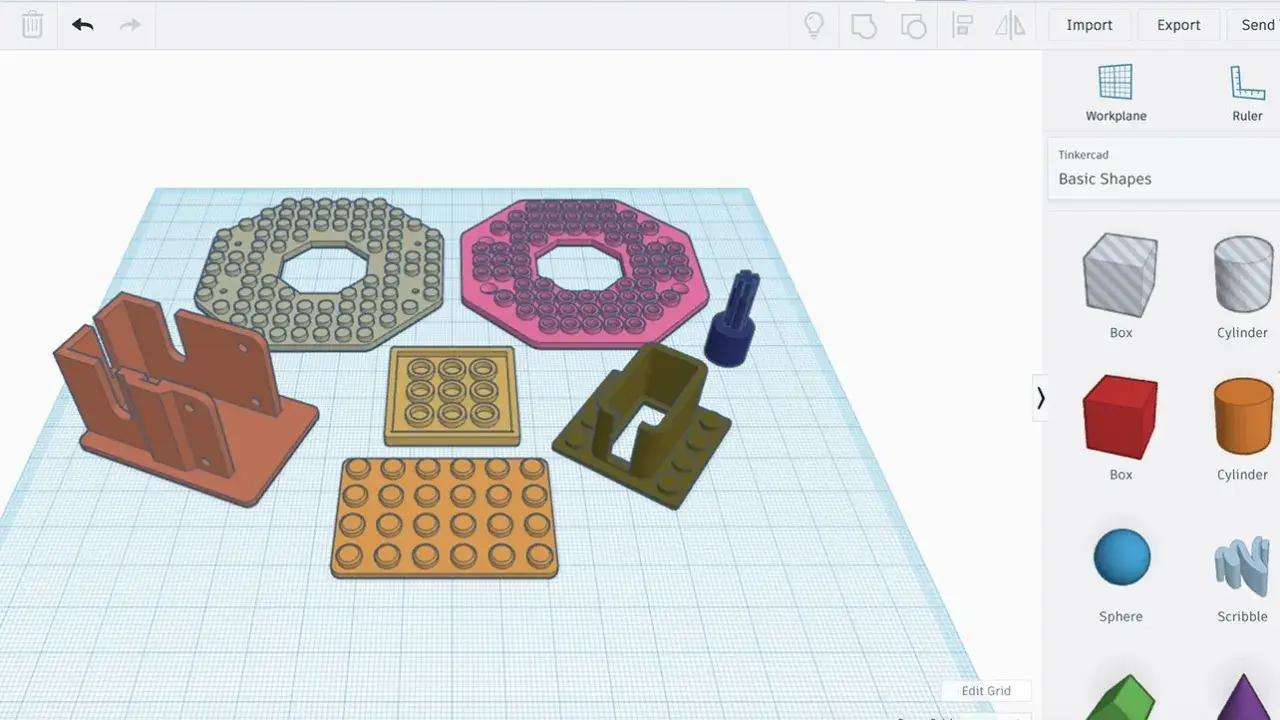

Twój pierwszy projekt 3D krok po kroku w Tinkercad

Skoro już wiesz, jakie narzędzia są dostępne i gdzie szukać wiedzy, przejdźmy do praktyki. Pokażę Ci, jak stworzyć prosty model w Tinkercadzie, prowadząc Cię od pomysłu do gotowego pliku STL. To będzie Twój pierwszy, namacalny sukces!

Krok 1: Szkic i koncepcja co chcesz stworzyć?

Zawsze zaczynaj od pomysłu. Zastanów się, co chcesz stworzyć. Na początek wybierz coś prostego breloczek, podstawkę pod telefon, małą figurkę. Następnie weź kartkę i ołówek i naszkicuj swój pomysł. Nie musi to być dzieło sztuki, chodzi o zwizualizowanie kształtu, proporcji i głównych elementów. Ten etap jest fundamentem każdego projektu 3D i pozwala uniknąć wielu błędów na późniejszym etapie.

Krok 2: Interfejs i podstawowe narzędzia jak się nie zgubić?

Po zalogowaniu się do Tinkercada zobaczysz "płaszczyznę roboczą" to Twoje wirtualne biurko. Po prawej stronie masz bibliotekę podstawowych brył (sześciany, walce, kule, stożki itp.), a także teksty i inne kształty. Na górze znajdują się narzędzia do przesuwania, obracania, skalowania i grupowania obiektów. Na początku skup się na dodawaniu brył na płaszczyznę roboczą, a następnie eksperymentuj z ich przemieszczaniem (chwytając i przeciągając), obracaniem (za pomocą zakrzywionych strzałek) i skalowaniem (za pomocą białych kwadratów na rogach bryły). Szybko opanujesz te podstawy.

Krok 3: Modelowanie obiektu z prostych brył geometrycznych

Teraz zaczyna się prawdziwa zabawa! Wykorzystując podstawowe bryły, zacznij budować swój obiekt. Jeśli chcesz zrobić breloczek, możesz zacząć od sześcianu, następnie dodać walec, aby stworzyć otwór na kółko. Pamiętaj, że w Tinkercadzie wszystko opiera się na łączeniu i odejmowaniu. Przeciągaj bryły z prawej strony na płaszczyznę roboczą i układaj je tak, aby tworzyły pożądany kształt. Nie bój się eksperymentować zawsze możesz cofnąć zmiany.

Krok 4: Łączenie, grupowanie i tworzenie otworów

Kiedy masz już ułożone bryły, które tworzą Twój obiekt, nadszedł czas na ich połączenie. Zaznacz wszystkie elementy, które mają tworzyć jedną całość, a następnie kliknij ikonę "Grupuj" (dwie połączone bryły na górnym pasku). To sprawi, że staną się jednym obiektem. Jeśli chcesz stworzyć otwór, np. w breloczku, wybierz bryłę, która ma pełnić funkcję "dziury" (np. walec), a następnie w jej ustawieniach (po prawej stronie) zmień ją z "Bryły" na "Dziurę". Następnie umieść "dziurę" w miejscu, gdzie ma być otwór, zaznacz ją razem z głównym obiektem i ponownie kliknij "Grupuj". "Dziura" odejmie materiał, tworząc otwór.

Krok 5: Finalizacja i eksport pliku do formatu STL

Gdy Twój model jest gotowy, upewnij się, że wszystkie elementy są poprawnie połączone i nie ma żadnych niechcianych szczelin. Sprawdź, czy Twój obiekt jest "wodoszczelny" o tym za chwilę. Kiedy jesteś zadowolony z efektu, kliknij przycisk "Eksportuj" w prawym górnym rogu. Wybierz format .STL (dla druku 3D). Plik zostanie pobrany na Twój komputer i będzie gotowy do dalszej obróbki w programie typu slicer, który przygotuje go do wydruku na drukarce 3D.

Projektowanie z myślą o drukarce 3D: O czym musisz pamiętać?

Projektowanie pod druk 3D to nieco inna bajka niż modelowanie do wizualizacji czy gier. Tutaj musimy myśleć o fizyce i ograniczeniach drukarki. Z mojego doświadczenia wynika, że zrozumienie tych kilku kluczowych zasad oszczędzi Ci wielu frustracji i nieudanych wydruków.

Dlaczego Twój model musi być "wodoszczelny"? Klucz do udanego wydruku

Pojęcie "wodoszczelności" modelu 3D jest absolutnie kluczowe dla poprawnego druku. Oznacza to, że siatka Twojego modelu nie może mieć żadnych dziur, nieszczelności ani nakładających się na siebie ścian. Wyobraź sobie, że Twój model to balon jeśli ma dziurę, nie da się go napełnić powietrzem. Podobnie jest z modelem 3D dla slicera. Program ten musi wiedzieć, co jest "wewnątrz", a co "na zewnątrz" obiektu, aby poprawnie wygenerować ścieżki druku. Jeśli model nie jest "wodoszczelny", slicer może mieć problem z interpretacją geometrii, co skutkuje błędami w G-code i w konsekwencji nieudanym wydrukiem. Zawsze sprawdzaj swój model pod kątem nieszczelności przed eksportem do STL.

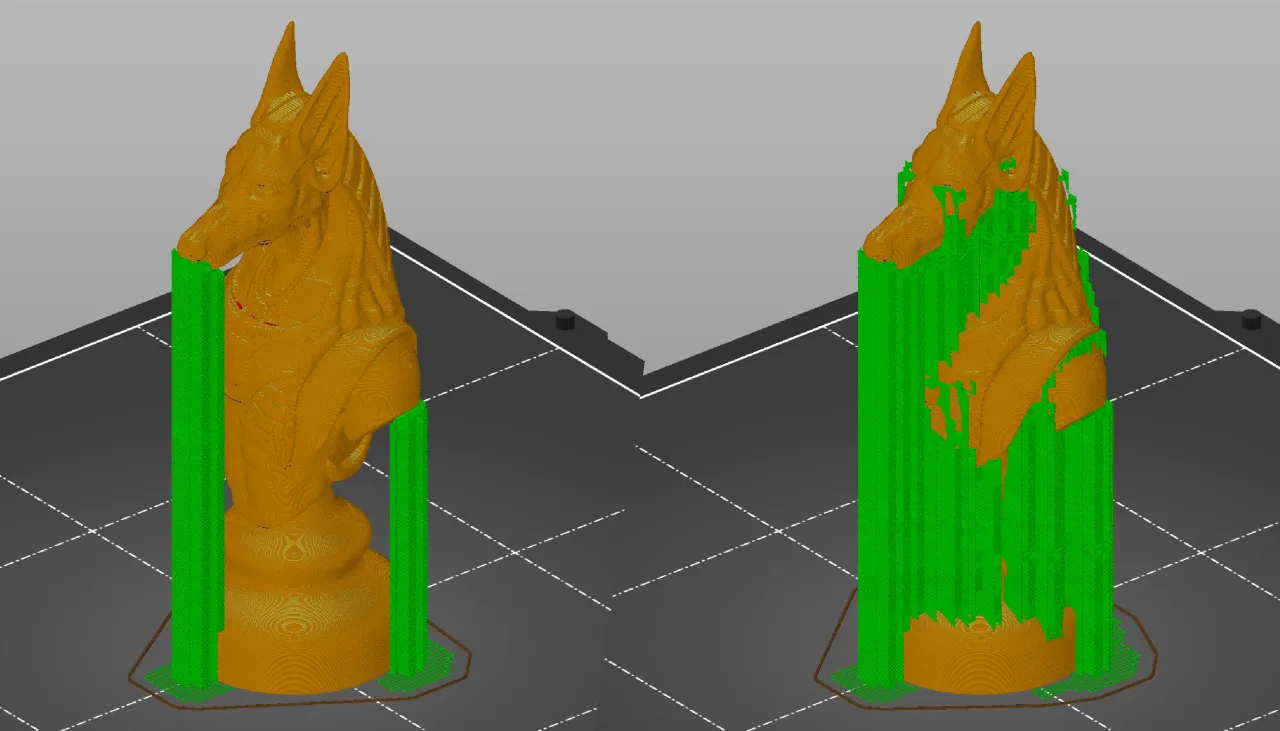

Kąty i zwisy: Kiedy potrzebne są struktury podporowe (supporty)?

Drukarki 3D budują obiekty warstwa po warstwie, od dołu do góry. Oznacza to, że każda kolejna warstwa musi mieć podparcie. Problem pojawia się, gdy projektujesz elementy, które "zwisają" w powietrzu lub mają bardzo ostre kąty (powyżej 45-60 stopni od pionu). W takich przypadkach filament nie ma na czym się oprzeć i po prostu opada, tworząc brzydkie zwisy lub całkowicie niszcząc wydruk. Aby temu zapobiec, stosuje się struktury podporowe (supporty). Są to tymczasowe konstrukcje, które drukarka tworzy pod zwisającymi elementami, a które po wydruku można łatwo usunąć. Pamiętaj, aby projektując, brać pod uwagę konieczność stosowania podpór czasem lepiej nieco zmodyfikować projekt, aby ich uniknąć lub zminimalizować ich ilość, co skraca czas druku i ułatwia obróbkę końcową.

Od pliku STL do G-code: Rola i magia programu typu "slicer"

Po zaprojektowaniu i wyeksportowaniu modelu do pliku STL, kolejnym krokiem jest jego przygotowanie do druku za pomocą programu typu "slicer". To właśnie slicer "tnie" Twój trójwymiarowy model na setki lub tysiące poziomych warstw, a następnie generuje plik G-code instrukcje, które drukarka 3D rozumie. W slicerze ustawiasz kluczowe parametry druku, takie jak:

• Wysokość warstwy: Im niższa, tym gładszy wydruk, ale dłuższy czas druku.
• Wypełnienie (infill): Procentowa gęstość wnętrza modelu. Niskie wypełnienie to szybszy druk i mniej materiału, ale mniejsza wytrzymałość.
• Prędkość druku: Wpływa na czas i jakość wydruku.
• Temperatury: Dla głowicy i stołu drukarki.
• Generowanie podpór: Tutaj decydujesz, gdzie i jak mają być generowane supporty.

Dobrze skonfigurowany slicer to połowa sukcesu w druku 3D. Eksperymentowanie z tymi ustawieniami to nieodłączny element nauki.

Najczęstsze błędy początkujących projektantów i jak ich unikać

Wszyscy popełniamy błędy na początku, to naturalne. Z mojego doświadczenia, te są najczęstsze:

• Nieszczelne modele: Zapominanie o "wodoszczelności" prowadzi do błędów w slicerze. Rozwiązanie: Zawsze sprawdzaj model pod kątem dziur i nakładających się geometrii przed eksportem do STL. Wiele programów ma narzędzia do naprawy siatki.
• Ignorowanie podpór: Próba drukowania dużych zwisów bez supportów kończy się nieudanym wydrukiem. Rozwiązanie: Analizuj swój model pod kątem kątów i zwisów. Jeśli element wystaje pod kątem większym niż 45-60 stopni, prawdopodobnie potrzebuje podpory.
• Niewłaściwe ustawienia slicera: Zbyt wysoka prędkość, zbyt niska temperatura czy złe wypełnienie mogą zrujnować wydruk. Rozwiązanie: Zacznij od rekomendowanych ustawień dla Twojej drukarki i filamentu, a następnie eksperymentuj, zmieniając tylko jeden parametr naraz.
• Zbyt skomplikowane projekty na początek: Próba stworzenia od razu arcydzieła może szybko zniechęcić. Rozwiązanie: Zacznij od prostych, małych obiektów. Ucz się na nich podstaw, a następnie stopniowo zwiększaj poziom trudności.

Co dalej? Inspiracje i kierunki rozwoju Twoich umiejętności

Gratuluję! Jeśli dotarłeś do tego momentu, masz już solidne podstawy do dalszego rozwoju. Projektowanie 3D to nie tylko hobby, to także umiejętność, która otwiera wiele drzwi. Zastanawiasz się, co dalej? Oto kilka inspiracji, które mogą Cię poprowadzić.

Projektowanie części zamiennych i ulepszeń do domu

Jednym z najbardziej praktycznych zastosowań projektowania i druku 3D jest tworzenie funkcjonalnych części zamiennych. Zepsuł się uchwyt od lodówki? Potrzebujesz niestandardowej zaślepki do mebla? A może chcesz ulepszyć swoje narzędzia o specjalne nakładki? Dzięki umiejętnościom projektowania 3D możesz samodzielnie tworzyć takie elementy, oszczędzając pieniądze i dając drugie życie przedmiotom. To fascynujące, jak szybko możesz zamienić problem w projekt, a następnie w gotowe rozwiązanie.

Tworzenie spersonalizowanych prezentów i gadżetów

Kto nie lubi spersonalizowanych prezentów? Projektowanie 3D pozwala Ci tworzyć unikalne upominki, które z pewnością zachwycą obdarowanych. Możesz zaprojektować breloczek z imieniem, figurkę ulubionej postaci z gry czy filmu, niestandardową podstawkę pod biżuterię, a nawet elementy wystroju wnętrz. To także świetny sposób na tworzenie własnych gadżetów, które idealnie odpowiadają Twoim potrzebom i gustom.

Przeczytaj również: Wycena druku 3D: Jak ustalić rentowny cennik i nie stracić?

Od hobby do zawodu: Jakie możliwości daje rynek pracy w Polsce?

Umiejętności w projektowaniu i druku 3D są coraz bardziej cenione na rynku pracy w Polsce. Wiele małych firm i startupów wykorzystuje druk 3D do szybkiego prototypowania nowych produktów, co znacznie obniża koszty i przyspiesza rozwój. Możesz znaleźć zatrudnienie jako projektant 3D, specjalista od prototypowania, a nawet założyć własną działalność, oferując usługi projektowania i druku na zamówienie. Rynek ten dynamicznie się rozwija, a zapotrzebowanie na osoby z praktycznymi umiejętnościami w tej dziedzinie stale rośnie. Kto wie, może Twoje hobby stanie się Twoim zawodem?
