Jeśli dopiero zaczynasz swoją przygodę ze światem druku 3D, technologia FDM (Fused Deposition Modeling) to absolutna podstawa, którą warto poznać. Jest to najpopularniejsza i najbardziej dostępna metoda, która otworzyła drzwi do trójwymiarowego drukowania dla milionów hobbystów i małych firm na całym świecie. Zrozumienie jej zasad pozwoli Ci nie tylko wybrać odpowiednią drukarkę, ale także świadomie tworzyć własne projekty.
Druk 3D FDM najpopularniejsza technologia dostępna dla każdego
- Druk FDM (Fused Deposition Modeling) to najszerzej stosowana metoda druku 3D, polegająca na warstwowym osadzaniu stopionego termoplastu.
- Jest to technologia idealna dla początkujących hobbystów i małych firm, ze względu na niski koszt urządzeń i materiałów.
- Wykorzystuje szeroką gamę materiałów (filamentów), od łatwych w druku PLA i PET-G po zaawansowane kompozyty.
- Główne zalety to dostępność, prostota obsługi i szybkość prototypowania.
- Wydruki FDM charakteryzują się widocznymi warstwami i mniejszą precyzją niż w technologiach żywicznych (SLA).
- Znajduje zastosowanie od domowego prototypowania po produkcję narzędzi przemysłowych i modele edukacyjne.
FDM czy FFF? O co chodzi z tymi skrótami i dlaczego oznaczają to samo
Zacznijmy od wyjaśnienia nazewnictwa, które często bywa mylące dla początkujących. Skrót FDM (Fused Deposition Modeling) to nazwa technologii druku 3D, która została opatentowana i jest zastrzeżonym znakiem towarowym firmy Stratasys. Kiedy jednak patrzymy na rynek drukarek desktopowych, często spotykamy się ze skrótem FFF (Fused Filament Fabrication). W praktyce, dla większości użytkowników, te dwie nazwy oznaczają dokładnie to samo metodę druku 3D, która polega na warstwowym osadzaniu stopionego materiału termoplastycznego. FFF to po prostu otwarta, niezastrzeżona nazwa opisująca tę samą fundamentalną zasadę działania, dzięki czemu inni producenci mogą swobodnie rozwijać swoje urządzenia.
Kluczowa zasada: jak z cyfrowego pliku powstaje fizyczny obiekt warstwa po warstwie
Podstawowa zasada działania technologii FDM jest zaskakująco prosta i genialna zarazem. Wszystko zaczyna się od cyfrowego modelu 3D, który projektujemy w programie CAD lub pobieramy z internetu. Ten model jest następnie "krojony" na setki, a nawet tysiące cieniutkich warstw przez specjalne oprogramowanie, zwane slicerem. Slicer generuje instrukcje dla drukarki (tzw. G-code), mówiące jej, gdzie i jak ma ułożyć każdą warstwę materiału. Drukarka FDM, wyposażona w ekstruder (mechanizm podający filament) i głowicę z dyszą, podgrzewa materiał (filament) do temperatury topnienia, a następnie precyzyjnie wyciska go przez dyszę, budując obiekt warstwa po warstwie na specjalnym stole roboczym. To trochę jak budowanie z klocków, tylko że klocki są niewidoczne, a każdy z nich jest stopioną nitką plastiku.

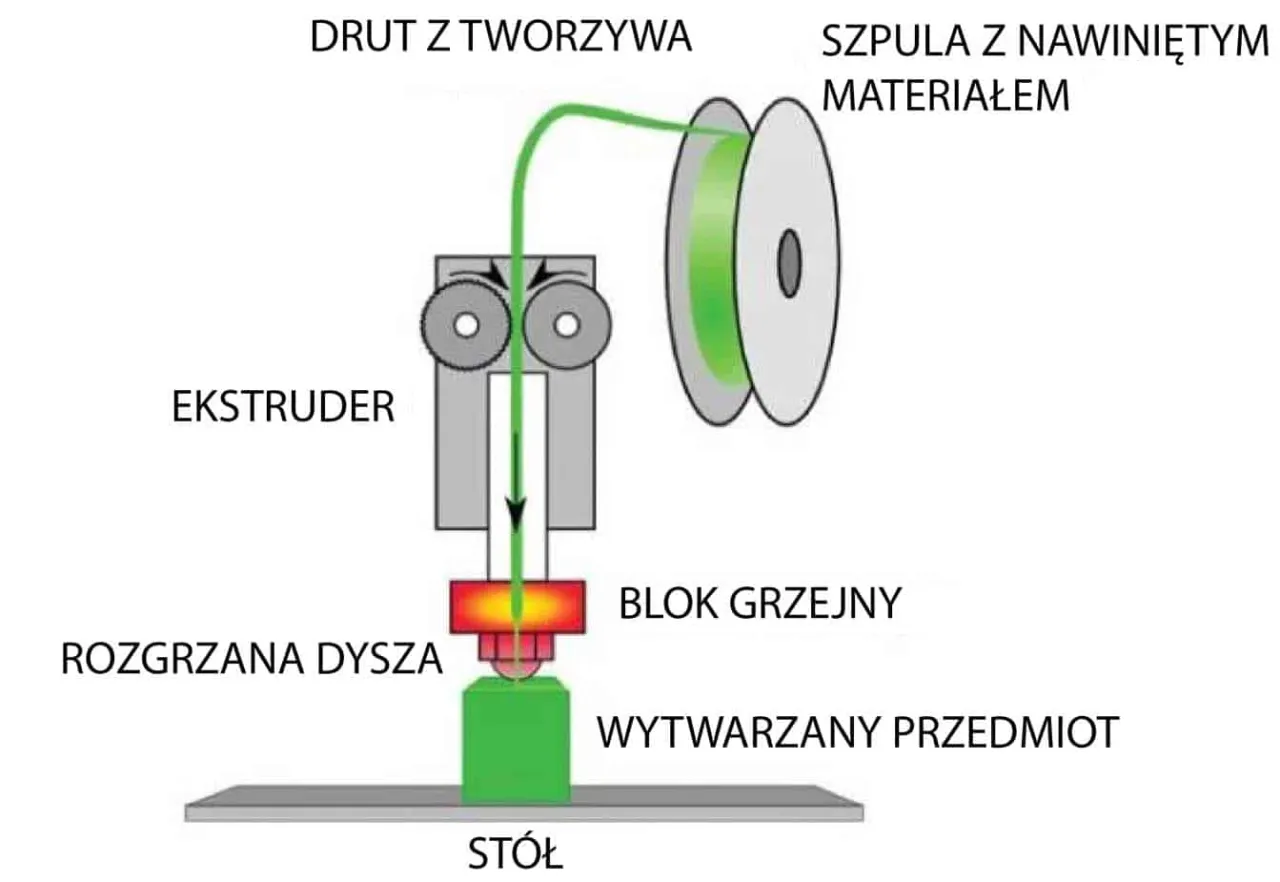

Jak w praktyce działa drukarka 3D FDM? Prześledźmy cały proces
Aby w pełni zrozumieć, jak z cyfrowego pliku powstaje fizyczny obiekt, prześledźmy krok po kroku cały proces drukowania w technologii FDM.
- Od projektu w komputerze do instrukcji dla drukarki (rola slicera): Pierwszym etapem jest przygotowanie modelu 3D. Po zaprojektowaniu lub pobraniu pliku (najczęściej w formacie .STL lub .OBJ) musimy go przetworzyć w tzw. slicerze. To oprogramowanie "kroi" nasz trójwymiarowy model na cieniutkie, dwuwymiarowe warstwy. W tym procesie określamy wiele parametrów, takich jak wysokość warstwy, gęstość wypełnienia, prędkość druku czy potrzebę generowania struktur podporowych. Slicer zamienia te informacje w G-code język, który drukarka potrafi zrozumieć i wykonać.
- Magia w głowicy drukującej, czyli topienie i precyzyjne nakładanie filamentu: Kiedy G-code jest gotowy, umieszczamy szpulę z filamentem (materiałem do druku) w drukarce. Filament jest następnie podawany przez ekstruder do głowicy drukującej. Tam, w specjalnej grzałce, materiał jest rozgrzewany do temperatury topnienia, stając się półpłynny. Następnie, przez malutką dyszę (o średnicy zazwyczaj 0.2-0.8 mm), jest on precyzyjnie wyciskany na stół roboczy, tworząc pierwszą warstwę naszego obiektu.
- Budowanie modelu i rola struktur podporowych w skomplikowanych kształtach: Po nałożeniu pierwszej warstwy, stół roboczy delikatnie się obniża (lub głowica podnosi), a drukarka zaczyna nakładać kolejną warstwę, która łączy się z poprzednią. Proces ten jest powtarzany aż do momentu zbudowania całego obiektu. W przypadku modeli o skomplikowanych kształtach, z dużymi nawisami lub mostami, niezbędne stają się struktury podporowe. Są to tymczasowe konstrukcje, drukowane z tego samego lub innego materiału, które zapobiegają opadaniu stopionego filamentu w miejscach, gdzie nie ma podparcia od spodu.
- Finalizacja wydruku i podstawowa obróbka końcowa: Po zakończeniu drukowania, kiedy obiekt jest już w pełni zbudowany, drukarka stygnie, a my możemy zdjąć wydruk ze stołu. Jeśli były używane struktury podporowe, należy je ostrożnie usunąć. Czasami wymaga to użycia nożyka, szczypiec czy innych narzędzi. W zależności od materiału i oczekiwanego efektu, wydruk może wymagać dalszej obróbki, takiej jak szlifowanie, malowanie czy wygładzanie chemiczne, aby uzyskać idealną powierzchnię.

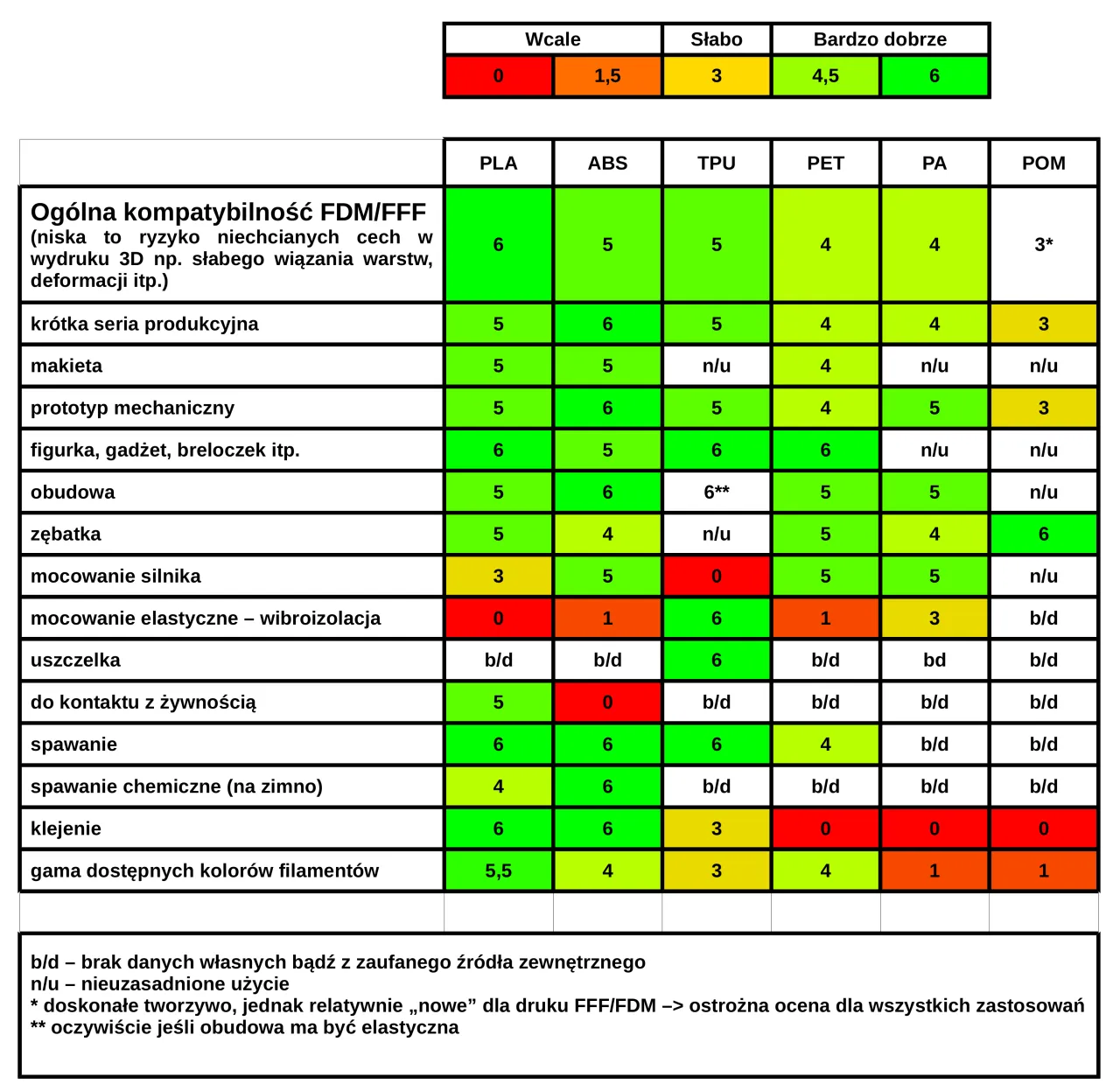

Z czego można drukować w FDM? Przegląd najważniejszych materiałów
Jedną z największych zalet technologii FDM jest ogromna różnorodność dostępnych materiałów, czyli filamentów. Pozwala to na dopasowanie właściwości wydruku do konkretnego zastosowania. Jako Krzysztof Zawadzki, widziałem już chyba każdy rodzaj filamentu w akcji, więc mogę śmiało powiedzieć, że wybór jest naprawdę szeroki.
- Idealny start dla początkujących: PLA i PET-G: Jeśli dopiero zaczynasz, PLA (polilaktyd) to Twój najlepszy przyjaciel. Jest łatwy w druku, nie wymaga podgrzewanego stołu i jest biodegradowalny. Idealny do prototypów i figurek. Z kolei PET-G (politereftalan etylenu z glikolem) to świetny krok dalej jest wytrzymalszy niż PLA, bardziej elastyczny, odporny na uderzenia i wilgoć, a przy tym nadal stosunkowo łatwy w użyciu. To mój osobisty faworyt do większości codziennych zastosowań.
- Gdy potrzebna jest większa wytrzymałość: charakterystyka ABS i ASA: Kiedy potrzebujesz wydruków odpornych na uderzenia i wyższe temperatury, na scenę wkracza ABS (akrylonitryl-butadien-styren). Jest to materiał znany z klocków LEGO. Niestety, jest trudniejszy w druku wymaga podgrzewanego stołu, a najlepiej zamkniętej komory, aby uniknąć skurczu i odkształceń (tzw. "warping"). Alternatywą jest ASA (akrylonitryl-styren-akrylan), który ma podobne właściwości do ABS, ale jest znacznie bardziej odporny na promieniowanie UV i warunki atmosferyczne, co czyni go idealnym do zastosowań zewnętrznych.
- Elastyczność i odporność chemiczna: poznaj możliwości TPU i Nylonu: Jeśli potrzebujesz czegoś giętkiego, jak guma, sięgnij po TPU (termoplastyczny poliuretan). To materiał, z którego drukuję etui na telefony, uszczelki czy elastyczne elementy. Jest bardzo elastyczny i odporny na ścieranie. Z kolei Nylon (PA, poliamid) to prawdziwy koń roboczy wśród filamentów inżynieryjnych. Jest niezwykle wytrzymały, odporny na ścieranie i wiele chemikaliów. Druk z Nylonu bywa wyzwaniem ze względu na jego higroskopijność (wchłanianie wilgoci), ale efekty są tego warte.
- Materiały dla profesjonalistów: kompozyty z włóknem węglowym i polimery PEEK: Dla najbardziej wymagających zastosowań przemysłowych dostępne są zaawansowane materiały. Mówimy tu o kompozytach z włóknem węglowym (np. Nylon-CF, PETG-CF), które drastycznie zwiększają sztywność i wytrzymałość wydruków, ale wymagają specjalnych dysz (np. ze stali hartowanej). Na szczycie piramidy znajdują się wysokowydajne polimery, takie jak ULTEM czy PEEK (polieteroeteroketon), stosowane w lotnictwie czy medycynie. Te materiały oferują ekstremalną wytrzymałość mechaniczną i termiczną, ale ich druk wymaga specjalistycznych drukarek z bardzo wysokimi temperaturami ekstruzji i podgrzewanymi komorami.
Mocne i słabe strony druku FDM: kiedy warto wybrać tę technologię
Każda technologia druku 3D ma swoje plusy i minusy, a FDM nie jest wyjątkiem. Z mojej perspektywy, jako praktyka, kluczowe jest zrozumienie, kiedy FDM jest najlepszym wyborem, a kiedy warto rozważyć inne metody.
5 kluczowych zalet, czyli dlaczego FDM zdominowało rynek druku 3D
Nie bez powodu FDM stało się tak popularne. Oto pięć głównych zalet, które sprawiły, że ta technologia jest dostępna dla każdego:
- Niski koszt: To prawdopodobnie największa zaleta. Drukarki FDM są jednymi z najtańszych na rynku, a ceny filamentów są znacznie niższe niż żywic czy proszków do innych technologii. To sprawia, że próg wejścia w świat druku 3D jest bardzo niski.
- Szeroka dostępność materiałów: Jak już wspomniałem, wybór filamentów jest ogromny. Od podstawowych plastików po zaawansowane kompozyty, znajdziesz materiał do niemal każdego zastosowania. To daje dużą elastyczność w projektowaniu.
- Łatwość obsługi: Podstawowe drukarki FDM są stosunkowo proste w konfiguracji i obsłudze. Oczywiście, wymaga to pewnej nauki, ale początkujący użytkownik jest w stanie szybko opanować podstawy i zacząć tworzyć swoje pierwsze wydruki.
- Szybkość prototypowania: FDM jest idealne do szybkiego tworzenia prototypów. Możesz szybko wydrukować model, przetestować jego kształt i funkcjonalność, a następnie wprowadzić poprawki i wydrukować kolejną wersję. To znacznie przyspiesza proces projektowania.
- Duże rozmiary wydruków: Wiele drukarek FDM oferuje stosunkowo duże obszary robocze w przystępnej cenie, co pozwala na drukowanie większych obiektów w jednym kawałku, czego często nie uświadczymy w innych, droższych technologiach.
Na co trzeba uważać? Najczęstsze wyzwania i ograniczenia technologii FDM
Mimo wielu zalet, FDM ma również swoje ograniczenia, o których warto pamiętać, aby uniknąć frustracji:
- Niższa precyzja i widoczne linie warstw: W porównaniu do technologii żywicznych (SLA) czy proszkowych (SLS), wydruki FDM charakteryzują się niższą rozdzielczością i zawsze będą miały widoczne linie warstw. Oznacza to, że nie uzyskamy idealnie gładkich powierzchni bez dodatkowej obróbki.
- Anizotropia właściwości: Wydruki FDM są anizotropowe, co oznacza, że ich właściwości mechaniczne różnią się w zależności od kierunku. Są one zazwyczaj słabsze w osi Z (między warstwami) niż w płaszczyznach XY, co może być problemem w przypadku części narażonych na duże obciążenia.
- Konieczność stosowania podpór: Skomplikowane geometrie z nawisami wymagają struktur podporowych, które trzeba usunąć po wydruku. To wydłuża czas pracy i może pozostawić ślady na powierzchni modelu.
- Ryzyko odkształceń (warping): Niektóre materiały, zwłaszcza ABS, mają tendencję do kurczenia się i podwijania krawędzi podczas stygnięcia. To zjawisko, zwane "warpingiem", może prowadzić do nieudanych wydruków, jeśli nie zastosuje się odpowiednich środków (np. podgrzewany stół, zamknięta komora).
- Wolniejszy druk skomplikowanych geometrii: Chociaż FDM jest szybkie dla prostych prototypów, drukowanie bardzo skomplikowanych obiektów z dużą ilością podpór może być czasochłonne.
Gdzie FDM sprawdza się najlepiej? Praktyczne zastosowania
Dzięki swojej wszechstronności i dostępności, technologia FDM znalazła zastosowanie w niezliczonych dziedzinach. Od domowych warsztatów po zaawansowane linie produkcyjne możliwości są naprawdę szerokie.
Niezastąpione narzędzie w przemyśle: od szybkiego prototypowania po linie produkcyjne
W przemyśle FDM to prawdziwy game changer. Przede wszystkim jest to szybkie prototypowanie inżynierowie mogą w ciągu kilku godzin wydrukować fizyczny model swojego projektu, przetestować go, a następnie szybko wprowadzić poprawki. To skraca cykl rozwojowy produktu z tygodni do dni. FDM jest również wykorzystywane do produkcji niskoseryjnej, szczególnie w przypadku części, które nie wymagają ekstremalnej precyzji. Co więcej, drukarki FDM są nieocenione w tworzeniu narzędzi, uchwytów i przyrządów montażowych (jigs & fixtures), które usprawniają procesy produkcyjne i montażowe, często za ułamek kosztów tradycyjnej obróbki.
Świat hobbystów i edukacji: dlaczego drukarki FDM znajdziesz w domach i szkołach
To właśnie w świecie hobbystów i edukacji FDM rozkwitło najbardziej. Niska cena drukarek i materiałów sprawia, że każdy może sobie pozwolić na własne laboratorium druku 3D. W domach entuzjaści tworzą figurki, elementy do gier planszowych, funkcjonalne części do naprawy sprzętów domowych, a nawet biżuterię. W szkołach i na uczelniach drukarki FDM są doskonałym narzędziem do nauki projektowania, inżynierii i kreatywnego rozwiązywania problemów. Uczniowie i studenci mogą namacalnie przekształcać swoje pomysły w fizyczne obiekty, co jest nieocenionym doświadczeniem edukacyjnym.Zaskakujące przykłady: jak FDM rewolucjonizuje medycynę, architekturę i sztukę
Choć FDM ma swoje ograniczenia precyzji, znalazło zaskakujące zastosowania również w bardziej specjalistycznych dziedzinach:
- Medycyna: Drukarki FDM są używane do tworzenia modeli anatomicznych, które pomagają chirurgom planować skomplikowane operacje. Pozwalają również na szybkie prototypowanie protez i ortez, dopasowanych idealnie do pacjenta.
- Architektura: Architekci wykorzystują FDM do szybkiego tworzenia makiet budynków i urbanistycznych. To pozwala klientom lepiej zwizualizować projekt i wprowadzić ewentualne zmiany na wczesnym etapie.
- Sztuka: Artyści eksperymentują z drukiem FDM, tworząc unikalne rzeźby, instalacje i elementy scenografii. Technologia ta otwiera nowe możliwości ekspresji artystycznej.

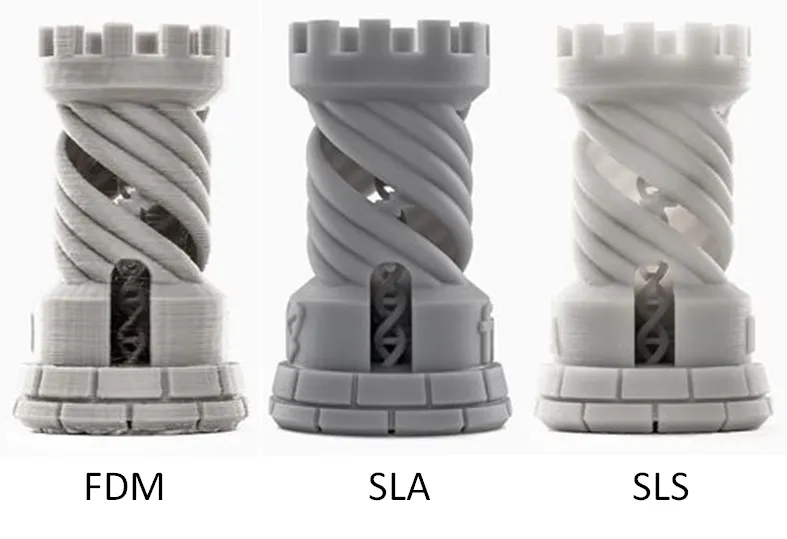

Jak FDM wypada na tle innych popularnych metod druku 3D
Aby w pełni docenić FDM, warto zestawić je z innymi popularnymi technologiami druku 3D. Najczęściej porównuje się je z SLA (Stereolitografią) i SLS (Selektywnym Spiekaniem Laserowym), które reprezentują inne podejścia do tworzenia obiektów trójwymiarowych.
FDM kontra SLA: walka o precyzję i gładkość powierzchni
SLA to technologia druku z żywic światłoutwardzalnych, która oferuje znacznie wyższą precyzję i gładkość powierzchni niż FDM. Oto kluczowe różnice:
| Cecha | FDM | SLA |
|---|---|---|
| Koszt urządzenia | Niski | Średni do wysokiego |
| Koszt materiałów | Niski (filamenty) | Średni do wysokiego (żywice) |
| Szybkość | Szybkie dla prostych modeli | Wolniejsze (dla pojedynczych modeli), ale szybsze dla wielu małych obiektów |
| Szczegółowość | Niższa, widoczne warstwy | Bardzo wysoka, gładkie powierzchnie |
| Wytrzymałość | Zmienna, anizotropowa | Zazwyczaj niższa niż FDM, kruchość |
| Obróbka końcowa | Usuwanie podpór, szlifowanie | Mycie w alkoholu, utwardzanie UV, usuwanie podpór |
Przeczytaj również: Malowanie wydruków 3D: Jak osiągnąć pro efekty? Poradnik
FDM kontra SLS: porównanie kosztów, wytrzymałości i swobody projektowania
SLS to technologia druku z proszku polimerowego, która jest domeną przemysłową i oferuje wyjątkową wytrzymałość oraz swobodę projektowania bez podpór:
| Cecha | FDM | SLS |
|---|---|---|
| Skala | Desktopowa, przemysłowa | Przemysłowa |
| Koszt urządzenia | Niski | Bardzo wysoki |
| Koszt materiałów | Niski (filamenty) | Wysoki (proszki polimerowe) | Szybkość | Dobra dla prototypów | Bardzo szybkie dla wielu części w jednej partii |
| Wytrzymałość | Zmienna, anizotropowa | Bardzo wysoka, izotropowa |
| Potrzeba podpór | Tak, często | Nie (proszek pełni funkcję podpory) |
| Obróbka końcowa | Usuwanie podpór, szlifowanie | Czyszczenie z proszku, piaskowanie |
