Witajcie w świecie projektowania 3D! Jeśli zastanawiasz się, jak zrobić projekt 3D od podstaw, ten kompleksowy przewodnik jest stworzony właśnie dla Ciebie. Przeprowadzę Cię przez każdy etap od pierwszego pomysłu, przez wybór odpowiednich narzędzi, aż po stworzenie gotowego modelu, a nawet przygotowanie go do druku 3D. Moim celem jest dostarczenie praktycznych instrukcji krok po kroku, które pomogą Ci uniknąć typowych błędów i z sukcesem rozpocząć swoją przygodę z trójwymiarowym światem.
Tworzenie projektu 3D dla początkujących kompleksowy przewodnik krok po kroku
- Proces projektowania 3D obejmuje koncepcję, modelowanie (tworzenie siatki), teksturowanie i przygotowanie do druku lub wizualizacji.
- Dla początkujących idealne są darmowe i intuicyjne programy takie jak Tinkercad i SketchUp Free.
- Blender to potężne, darmowe narzędzie o szerokich możliwościach, wymagające większego zaangażowania w naukę.
- Kluczowe pojęcia to modelowanie siatkowe (mesh), parametryczne, rzeźbienie cyfrowe oraz formaty plików jak STL (dla druku 3D).
- Przygotowanie modelu do druku 3D wymaga eksportu do formatu STL i obróbki w programie typu "slicer".
- Wiele zasobów edukacyjnych, w tym kursy online i tutoriale, wspiera naukę modelowania 3D w Polsce.
Pierwsze kroki w projektowaniu 3D: od pomysłu do realizacji
Projektowanie 3D to nic innego jak tworzenie cyfrowych reprezentacji obiektów w trzech wymiarach. Możemy w ten sposób przenieść niemal każdy przedmiot z naszej wyobraźni do wirtualnej przestrzeni, a następnie wykorzystać go na wiele sposobów. Od druku 3D i tworzenia fizycznych prototypów, przez realistyczne wizualizacje architektoniczne, aż po elementy gier komputerowych i animacji możliwości są naprawdę ogromne. To fascynująca dziedzina, która otwiera drzwi do kreatywnego wyrażania siebie i rozwiązywania realnych problemów.
Myśl jak projektant: jak przekuć pomysł z głowy na gotowy koncept?
Zanim w ogóle uruchomisz jakikolwiek program, kluczowe jest, abyś miał jasny pomysł na to, co chcesz stworzyć. To fundament każdego udanego projektu 3D. Bez względu na to, czy planujesz prostą figurkę, czy skomplikowany element mechaniczny, zacznij od konceptualizacji. Zastanów się nad przeznaczeniem obiektu, jego funkcjonalnością, estetyką i wymiarami. Im lepiej przemyślisz swój pomysł na tym etapie, tym płynniej przebiegnie późniejsze modelowanie. Wierzę, że dobra koncepcja to połowa sukcesu.
Szkic na papierze czy od razu w programie? Wybierz swoją ścieżkę
W początkowej fazie pracy nad projektem 3D masz dwie główne ścieżki: tradycyjne szkicowanie na papierze lub bezpośrednie projektowanie cyfrowe. Szkicowanie na papierze to świetny sposób na szybkie wizualizowanie pomysłów, eksperymentowanie z różnymi kształtami i perspektywami bez presji. Pomaga to uporządkować myśli i zidentyfikować potencjalne problemy, zanim zainwestujesz czas w program. Z drugiej strony, dla prostych kształtów i obiektów, które masz już dobrze przemyślane, bezpośrednie projektowanie cyfrowe może być szybsze i bardziej efektywne. Ja osobiście często zaczynam od szybkiego szkicu, nawet jeśli jest to tylko kilka kresek na kartce, aby zarysować ogólną ideę. To pozwala mi lepiej zrozumieć proporcje i relacje między elementami.
Wybór oprogramowania do projektowania 3D: darmowe narzędzia na start
Wybór odpowiedniego oprogramowania to jeden z najważniejszych kroków na początku Twojej przygody z projektowaniem 3D. Na szczęście, rynek oferuje wiele fantastycznych, darmowych rozwiązań, które są idealne dla początkujących. Nie musisz od razu inwestować w drogie programy, aby zacząć tworzyć. Kluczem jest znalezienie narzędzia, które będzie odpowiadało Twoim potrzebom i poziomowi zaawansowania.

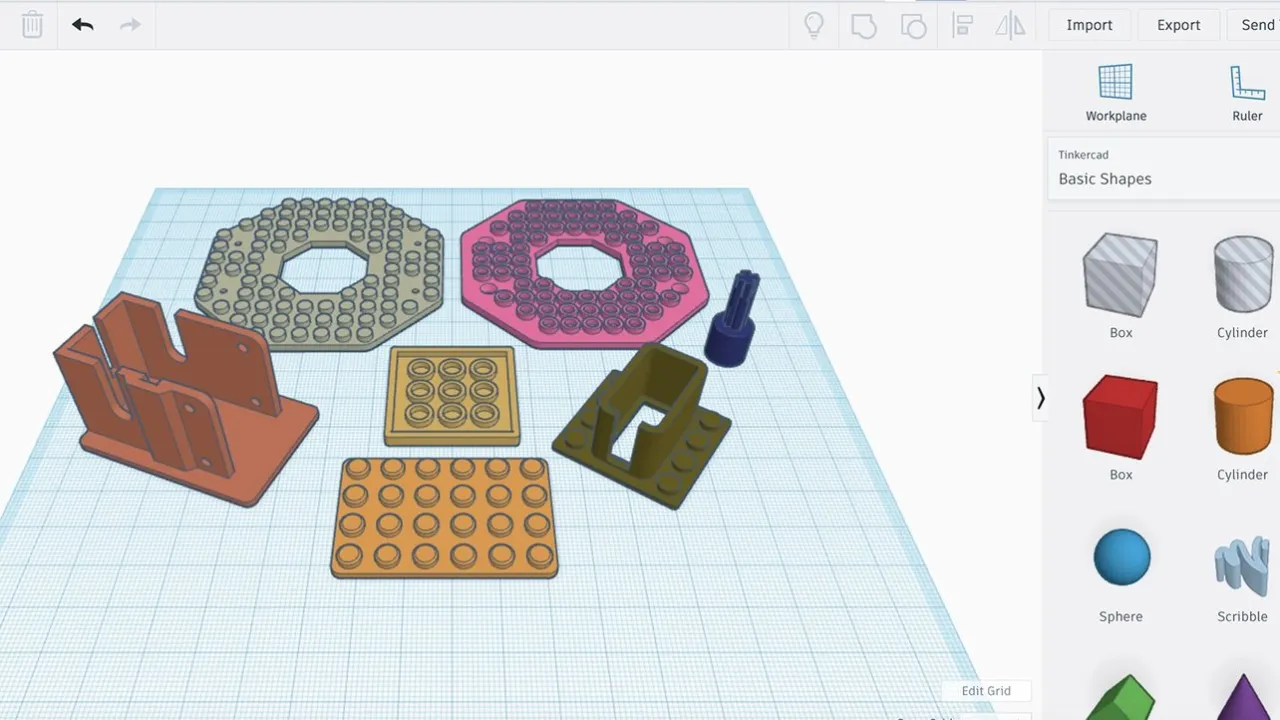

Tinkercad: Idealny wybór na absolutny początek prostota i zabawa
Jeśli szukasz programu, który wprowadzi Cię w świat 3D w sposób prosty i przyjemny, Tinkercad jest absolutnym strzałem w dziesiątkę. To narzędzie działa bezpośrednio w przeglądarce, co oznacza, że nie musisz nic instalować. Jego filozofia opiera się na łączeniu i odejmowaniu prostych brył geometrycznych, co sprawia, że jest niezwykle intuicyjny i łatwy do opanowania, nawet jeśli nigdy wcześniej nie miałeś do czynienia z modelowaniem 3D. To idealny program do szybkiego prototypowania i nauki podstawowych operacji.
SketchUp Free: Intuicyjne rysowanie w 3D prosto z przeglądarki
SketchUp Free to kolejna popularna opcja dostępna online, która wyróżnia się prostym interfejsem i intuicyjną metodą "rysowania i przeciągania" (push/pull). Jest to narzędzie, które świetnie sprawdza się w projektach architektonicznych, wnętrzarskich, a także przy tworzeniu prostych, ale estetycznych modeli. Jeśli myślisz o projektowaniu domów, mebli czy innych obiektów użytkowych, SketchUp Free pozwoli Ci szybko zobaczyć swoje pomysły w trzech wymiarach. To naprawdę potrafi przyspieszyć proces twórczy.

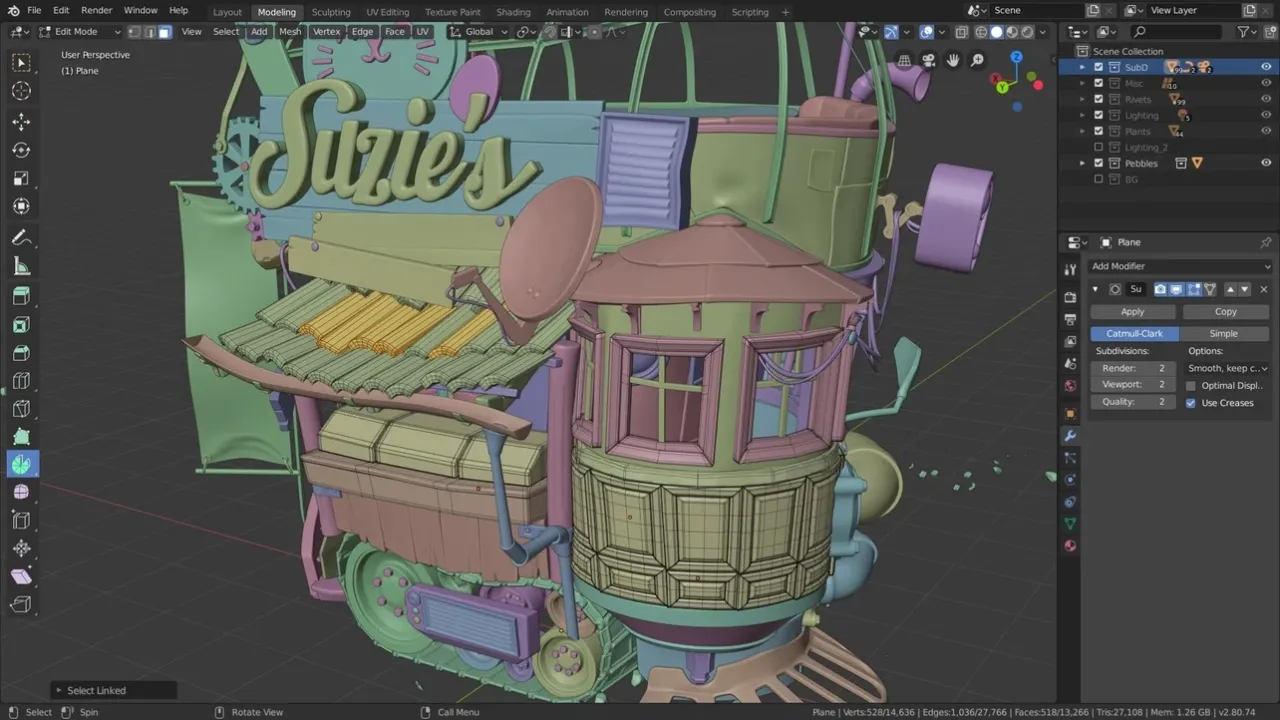

Blender: Potężny kombajn dla ambitnych nieograniczone możliwości za darmo
Dla tych, którzy mają nieco większe ambicje i są gotowi poświęcić więcej czasu na naukę, Blender to absolutny król darmowego oprogramowania 3D. To w pełni darmowe narzędzie typu open-source, używane zarówno przez amatorów, jak i profesjonalistów na całym świecie. Blender oferuje ogromne możliwości od zaawansowanego modelowania i rzeźbienia cyfrowego, przez animację, symulacje fizyczne, aż po fotorealistyczny rendering. Muszę jednak zaznaczyć, że jego krzywa uczenia się jest znacznie bardziej stroma niż w przypadku Tinkercad czy SketchUp. Ale uwierz mi, wysiłek włożony w naukę Blendra z pewnością się opłaci.
FreeCAD: Gdy liczy się precyzja darmowe narzędzie do projektów technicznych
Jeśli Twoje projekty wymagają precyzji inżynierskiej, a myślisz o tworzeniu części mechanicznych, narzędzi czy elementów konstrukcyjnych, warto zwrócić uwagę na FreeCAD. Jest to darmowy, parametryczny program CAD typu open-source. Oznacza to, że modele tworzy się, definiując parametry i historię operacji, co ułatwia późniejsze modyfikacje. FreeCAD to doskonała darmowa alternatywa dla komercyjnych programów CAD, takich jak SolidWorks, i jest idealny dla każdego, kto potrzebuje dokładności w swoich projektach.
Tworzenie pierwszego projektu 3D: przewodnik krok po kroku
Skoro już wiesz, jakie narzędzia masz do dyspozycji, czas przejść do sedna czyli do praktycznego tworzenia Twojego pierwszego modelu 3D. Pamiętaj, że każdy duży projekt zaczyna się od małego kroku, a opanowanie podstaw to klucz do sukcesu. Poprowadzę Cię przez fundamentalne etapy, które pozwolą Ci zbudować solidne fundamenty.
Krok 1: Nawigacja w przestrzeni 3D jak nie zgubić się w programie?
Zanim zaczniesz modelować, musisz opanować podstawy nawigacji w przestrzeni 3D. To absolutnie kluczowe, abyś czuł się komfortowo w środowisku programu. Niezależnie od wybranego oprogramowania, będziesz musiał nauczyć się, jak przybliżać i oddalać widok (zoom), przesuwać scenę (pan) oraz obracać widok wokół obiektu (orbit). Każdy program ma swoje specyficzne skróty klawiszowe i kombinacje myszy do tych operacji. Poświęć trochę czasu na ich opanowanie to jak nauka chodzenia, zanim zaczniesz biegać. Bez swobodnej nawigacji praca będzie frustrująca i nieefektywna.
Krok 2: Modelowanie, czyli rzeźbienie cyfrowej bryły (Mesh Modeling)
Modelowanie to serce całego procesu. W większości programów dla początkujących będziesz pracować z tak zwanym modelowaniem siatkowym (Mesh Modeling). Polega ono na tworzeniu obiektów poprzez manipulację siatką składającą się z wierzchołków (punktów), krawędzi (linii łączących wierzchołki) i ścian (powierzchni tworzonych przez krawędzie). To trochę jak rzeźbienie, ale w cyfrowym świecie. Zaczynasz od prostej bryły, a następnie "ciągniesz", "wciskasz", "tniesz" i "łączysz" jej elementy, aby nadać jej pożądany kształt. Na początku skup się na prostych formach, aby zrozumieć, jak te podstawowe operacje wpływają na geometrię obiektu.
Krok 3: Dodawanie detali i modyfikacja siatki obiektu
Gdy masz już podstawowy kształt, czas na dodawanie detali i udoskonalanie modelu. Istnieje wiele technik, które pozwalają na modyfikację siatki obiektu. Jedną z najczęściej używanych jest ekstruzja, czyli "wyciąganie" ścianek, aby tworzyć nowe elementy lub wgłębienia. Możesz także używać funkcji podziału powierzchni, aby dodać więcej geometrii i uzyskać płynniejsze kształty, lub operacji boolowskich, które pozwalają łączyć lub odejmować od siebie obiekty, tworząc bardziej złożone formy. Nie musisz od razu znać wszystkich technik ucz się ich stopniowo, w miarę potrzeb Twojego projektu.
Krok 4: Teksturowanie i kolorowanie nadaj życie swojemu projektowi
Po zakończeniu modelowania, Twój obiekt jest zazwyczaj jednokolorowy. Aby nadać mu życie i sprawić, by wyglądał realistycznie lub estetycznie, przechodzimy do teksturowania i kolorowania. Teksturowanie polega na nakładaniu na model cyfrowych obrazów (tekstur), które symulują różne materiały, takie jak drewno, metal, tkanina czy kamień. Możesz także po prostu nadać mu konkretne kolory. Ten etap jest kluczowy dla wizualnej atrakcyjności projektu i pozwala mu wyglądać tak, jakby był wykonany z prawdziwych materiałów. To właśnie tutaj Twój projekt zaczyna nabierać prawdziwego charakteru.
Przygotowanie modelu 3D do druku: kluczowe wskazówki
Stworzenie pięknego modelu 3D to jedno, ale przygotowanie go do fizycznego wydruku to zupełnie inna bajka. Druk 3D ma swoje specyficzne wymagania, a ignorowanie ich może prowadzić do nieudanych wydruków i frustracji. W tej sekcji omówię kluczowe zasady i kroki, które musisz znać, aby Twój model był gotowy na drukarkę.
Najważniejsze zasady projektowania pod druk 3D, o których musisz wiedzieć
- Unikaj zbyt cienkich ścianek: Modele z cienkimi ściankami (poniżej 1-2 mm, w zależności od technologii druku i materiału) są kruche i mogą łatwo pęknąć lub nie wydrukować się poprawnie. Zawsze sprawdzaj minimalną grubość ścianek zalecaną dla Twojej drukarki i materiału.
- Zapewnij spójną geometrię (manifold): Model musi być "wodoodporny", czyli nie może mieć żadnych dziur, nieszczelności ani wewnętrznych, nakładających się geometrii. Każda powierzchnia musi mieć swoją "zewnętrzną" i "wewnętrzną" stronę.
- Uwzględnij podpory (supports): Jeśli Twój model ma zwisające elementy lub mosty (overhangs), które nie mają podparcia od dołu, drukarka będzie potrzebowała podpór. Projektuj tak, aby minimalizować ich ilość lub umieszczać je w miejscach łatwych do usunięcia.
- Sprawdź tolerancje: Jeśli projektujesz dwie części, które mają do siebie pasować (np. zawiasy, złącza), musisz uwzględnić niewielką szczelinę (tolerancję) między nimi, aby mogły się swobodnie poruszać po wydrukowaniu.
Sprawdzanie błędów w modelu: Jak uniknąć problemów z wydrukiem?
Nawet doświadczeni projektanci popełniają błędy, a w modelowaniu 3D mogą one być kosztowne, jeśli prowadzą do nieudanych wydruków. Typowe błędy, które musisz wyłapać, to: nieszczelna geometria (dziury w siatce), odwrócone normalne (powierzchnie skierowane "do wewnątrz" zamiast "na zewnątrz"), oraz nakładające się siatki. Większość programów do modelowania 3D ma wbudowane narzędzia do analizy i naprawy siatki (np. "3D Print Toolbox" w Blenderze). Zawsze korzystaj z nich przed eksportem pliku to zaoszczędzi Ci wiele czasu i materiału.

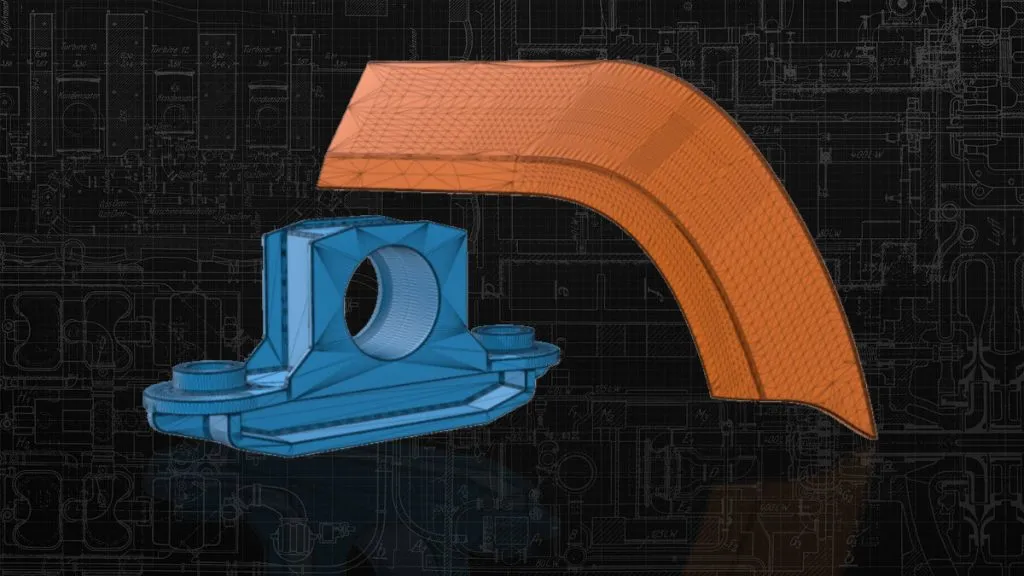

Formaty plików, które musisz znać: Czym jest STL i dlaczego jest tak ważny?
Kiedy Twój model jest już gotowy do druku, musisz go zapisać w odpowiednim formacie. STL (Standard Tessellation Language) to absolutnie najpopularniejszy format pliku używany do druku 3D. Reprezentuje on geometrię 3D jako siatkę trójkątów, co jest zrozumiałe dla drukarek 3D. Niemal każdy program do modelowania 3D potrafi eksportować do tego formatu. Warto również znać format OBJ, który jest również popularny i, w przeciwieństwie do STL, może przechowywać dodatkowe informacje o kolorach i teksturach, co jest przydatne w wizualizacjach.
Rola slicera: Ostatni przystanek przed fizycznym wydrukiem
Po wyeksportowaniu modelu do formatu STL, ostatnim krokiem przed fizycznym wydrukiem jest użycie programu typu "slicer". Slicer (np. PrusaSlicer, Ultimaker Cura) to oprogramowanie, które "tnie" Twój model 3D na setki lub tysiące poziomych warstw. Następnie generuje G-code to jest kod z instrukcjami dla drukarki 3D, mówiący jej, jak ma się poruszać, ile materiału wytłaczać i w jakiej temperaturze. W slicerze ustawiasz takie parametry jak wysokość warstwy, wypełnienie, prędkość druku czy potrzebę użycia podpór. To kluczowy etap, który ma bezpośredni wpływ na jakość i sukces wydruku.
Unikaj typowych błędów: porady dla początkujących projektantów 3D
Jako ktoś, kto sam przeszedł tę drogę, wiem, jak łatwo jest na początku popełniać błędy. Ale dobra wiadomość jest taka, że wiele z nich można łatwo uniknąć, co znacznie przyspieszy Twoją naukę i poprawi jakość Twoich projektów. Chcę podzielić się z Tobą kilkoma kluczowymi wskazówkami, które pomogą Ci na starcie.
Zbyt skomplikowane modele na start: Dlaczego warto zacząć od prostych form?
Jednym z najczęstszych błędów początkujących jest próba stworzenia od razu bardzo skomplikowanego modelu. To prosta droga do frustracji i zniechęcenia. Moja rada: zacznij od prostych kształtów i projektów. Stwórz kostkę, kulę, prosty kubek, a może figurkę o nieskomplikowanej geometrii. Pozwoli Ci to zbudować solidne podstawy umiejętności, zrozumieć interfejs programu i opanować podstawowe narzędzia. Krok po kroku, będziesz mógł przechodzić do coraz bardziej złożonych zadań, budując pewność siebie i kompetencje.
Ignorowanie grubości ścianek cichy zabójca wydruków
To jest błąd, który widzę bardzo często, zwłaszcza u osób projektujących z myślą o druku 3D. Ignorowanie odpowiedniej grubości ścianek to cichy zabójca wydruków. Zbyt cienkie ścianki mogą sprawić, że Twój model będzie kruchy, łatwy do złamania, a nawet niemożliwy do wydrukowania w niektórych technologiach. Zawsze miej na uwadze minimalną grubość ścianek wymaganą przez materiał i technologię druku, którą zamierzasz wykorzystać. To zapewni trwałość i integralność strukturalną Twojego obiektu.
Niezrozumienie skali i wymiarów: Jak projektować obiekty o realnych rozmiarach?
Kolejnym powszechnym problemem jest niezrozumienie skali i wymiarów. Projektowanie 3D wymaga pracy z poprawnymi skalami i wymiarami od samego początku. Jeśli tworzysz część zamienną, musi ona pasować idealnie. Jeśli projektujesz figurkę do druku, musisz wiedzieć, jak duża ma być w rzeczywistości. Zawsze ustawiaj jednostki w programie (milimetry, centymetry) i pracuj z realnymi wymiarami. To kluczowe, aby Twoje modele były funkcjonalne i mogły zostać poprawnie wydrukowane lub wykorzystane zgodnie z przeznaczeniem.
Rozwój w modelowaniu 3D: inspiracje i dalsza nauka
Gratuluję! Dotarłeś do tego momentu, co oznacza, że masz już solidne podstawy w projektowaniu 3D. Ale pamiętaj, to dopiero początek fascynującej podróży. Świat 3D jest ogromny i ciągle się rozwija. Chcę Cię zachęcić do dalszego rozwoju i eksplorowania nowych możliwości. Nigdy nie przestawaj się uczyć!
Gdzie szukać inspiracji i gotowych modeli do modyfikacji?
Nie musisz zawsze zaczynać od zera. Internet to prawdziwa skarbnica inspiracji i gotowych modeli, które możesz modyfikować, aby uczyć się i rozwijać swoje umiejętności. Polecam Ci odwiedzić takie strony jak:
- Thingiverse: Ogromna baza darmowych modeli do druku 3D, idealna do znalezienia inspiracji i gotowych projektów do modyfikacji.
- Sketchfab: Platforma do udostępniania i odkrywania modeli 3D, często z interaktywnymi podglądami.
- GrabCAD: Społeczność inżynierów i projektantów, oferująca wiele modeli CAD, szczególnie przydatna dla osób pracujących z precyzyjnymi projektami.
Polecane kursy i tutoriale online, które wyniosą Twoje umiejętności na wyższy poziom
Jeśli czujesz, że potrzebujesz bardziej strukturyzowanej nauki, rynek oferuje mnóstwo doskonałych kursów online. Platformy takie jak Udemy, Domestika czy polska Strefakursów.pl oferują szeroki wybór szkoleń, od podstaw po zaawansowane techniki. Wiele z nich jest dostępnych w języku polskim i koncentruje się na popularnych programach, takich jak Blender, Fusion 360 czy SketchUp. Nie zapominaj również o YouTube znajdziesz tam niezliczone darmowe tutoriale, pokazujące krok po kroku, jak stworzyć konkretne projekty. To idealne miejsce, aby uczyć się od najlepszych i poszerzać swoje horyzonty.
Przeczytaj również: PLA czy PETG? Wybierz idealny filament do druku 3D z ekspertem!
Od hobby do profesjonalizmu: Jakie możliwości otwiera przed Tobą projektowanie 3D?
Projektowanie 3D to nie tylko fascynujące hobby, ale także umiejętność, która otwiera wiele drzwi w świecie zawodowym. Opanowanie tej dziedziny może prowadzić do kariery w projektowaniu produktów, gdzie tworzysz nowe przedmioty codziennego użytku, w rozwoju gier, gdzie projektujesz postacie i środowiska, w wizualizacjach architektonicznych, gdzie ożywiasz projekty budynków, czy w prototypowaniu, gdzie pomagasz firmom testować nowe rozwiązania. Niezależnie od tego, czy chcesz rozwijać się hobbystycznie, czy myślisz o zmianie ścieżki zawodowej, umiejętności projektowania 3D są niezwykle cenne i poszukiwane na rynku pracy. Trzymam kciuki za Twój rozwój!
