Jak drukuje drukarka 3D? Przewodnik od projektu do obiektu

Druk 3D, znany również jako wytwarzanie przyrostowe, to fascynująca technologia, która pozwala na tworzenie trójwymiarowych obiektów fizycznych bezpośrednio z cyfrowego projektu. Jeśli zastanawiasz się, jak to możliwe, że z pliku na komputerze powstaje namacalny przedmiot, ten przewodnik jest dla Ciebie. Krok po kroku wyjaśnię, jak działa ten proces, co jest potrzebne do rozpoczęcia przygody z drukiem 3D i jakie możliwości otwiera przed Tobą ta innowacyjna metoda produkcji.

Magia na Twoich oczach: Od cyfrowego pliku do fizycznego obiektu

Druk 3D to nic innego jak produkcja addytywna, co oznacza, że obiekty są budowane warstwa po warstwie, poprzez dodawanie materiału. To fundamentalna różnica w stosunku do tradycyjnych metod wytwarzania, gdzie materiał jest zazwyczaj usuwany z większego bloku, na przykład przez skrawanie. Właśnie ten przyrostowy charakter sprawia, że druk 3D jest tak elastyczny i pozwala na tworzenie skomplikowanych geometrii. W kolejnych akapitach pokażę Ci, jak cyfrowy projekt, który widzisz na ekranie, staje się namacalnym przedmiotem, który możesz trzymać w ręku.

Dlaczego zrozumienie tego procesu otworzy przed Tobą nowe możliwości?

Zrozumienie podstaw druku 3D to klucz do odblokowania jego pełnego potencjału. Dzięki tej wiedzy będziesz w stanie nie tylko tworzyć własne, unikalne przedmioty, ale także prototypować nowe rozwiązania, naprawiać zepsute części, czy po prostu realizować swoje kreatywne pomysły. Dla mnie osobiście to właśnie ta swoboda twórcza jest najbardziej inspirująca. Druk 3D staje się coraz bardziej dostępny, a jego opanowanie to umiejętność, która z pewnością zaowocuje w przyszłości.

Krok pierwszy: od pomysłu do cyfrowego modelu 3D

Zanim drukarka 3D zacznie działać, potrzebuje "przepisu" na to, co ma stworzyć. Tym przepisem jest cyfrowy model 3D. To pierwszy i absolutnie kluczowy etap w całym procesie. Bez niego nie ma mowy o drukowaniu. Na szczęście, masz kilka opcji, aby zdobyć taki model.

Projektowanie od zera: Jakie oprogramowanie dla początkujących?

Jeśli masz konkretny pomysł i chcesz stworzyć coś całkowicie unikalnego, możesz zaprojektować model 3D samodzielnie. Dla początkujących polecam takie narzędzia jak Tinkercad jest intuicyjny i działa w przeglądarce, idealny do nauki podstaw. Bardziej zaawansowani, ale wciąż przyjaźni użytkownikowi, mogą sięgnąć po Fusion 360, który oferuje znacznie większe możliwości, a dla hobbystów dostępny jest w darmowej wersji. To właśnie w tych programach możesz nadać kształt swoim wizjom.

Gotowe do druku: Gdzie znaleźć miliony darmowych projektów w internecie?

• Thingiverse: To prawdziwa skarbnica darmowych modeli 3D. Znajdziesz tam wszystko od figurek, przez części zamienne, po praktyczne gadżety. Jest to jedna z największych i najstarszych platform.
• Printables: Stworzona przez producenta drukarek Prusa Research, oferuje wysokiej jakości modele i aktywną społeczność. Często znajdziesz tu projekty zoptymalizowane pod kątem konkretnych drukarek.
• MyMiniFactory: Kolejna popularna platforma, która stawia na jakość i sprawdzone modele. Wiele projektów jest kuratorowanych, co zwiększa szanse na udany wydruk.

Przeglądając te strony, z pewnością znajdziesz coś, co zainspiruje Cię do pierwszego wydruku.

Skanowanie 3D: Czy Twój telefon może stać się skanerem?

Alternatywną metodą pozyskiwania modeli 3D jest skanowanie. Jeśli masz fizyczny obiekt, który chcesz powielić, skaner 3D może go "przenieść" do świata cyfrowego. Co ciekawe, technologia ta staje się coraz bardziej dostępna. Wiele nowoczesnych smartfonów, zwłaszcza tych z sensorami LiDAR, potrafi już tworzyć całkiem przyzwoite skany 3D. To świetna opcja, aby zdigitalizować istniejące przedmioty i nadać im nowe życie poprzez druk 3D.

Krok drugi: slicer, czyli tłumacz projektu na język drukarki

Masz już swój cyfrowy model 3D. Świetnie! Ale drukarka nie rozumie bezpośrednio plików typu STL czy OBJ. Potrzebuje precyzyjnych instrukcji, jak ma poruszać głowicą, jaką temperaturę ustawić i ile materiału wycisnąć. Tutaj wkracza do akcji slicer oprogramowanie, które jest absolutnie niezbędne w procesie druku 3D.

Czym jest slicer i dlaczego jest absolutnie niezbędny?

Slicer to program, który bierze Twój trójwymiarowy model i "tnie" go na setki, a nawet tysiące cieniutkich, poziomych warstw. Wyobraź sobie, że kroisz tort na bardzo cienkie plastry. Każdy taki plaster to jedna warstwa, którą drukarka będzie budować. Oprócz cięcia, slicer generuje również wszystkie niezbędne instrukcje dla drukarki, optymalizując ścieżki narzędzia, aby wydruk był jak najlepszy. Bez slicera drukarka jest bezużyteczna, bo nie wie, co i jak ma drukować.

Co to jest G-code? Poznaj tajny język maszyn

Efektem pracy slicera jest plik z rozszerzeniem .gcode. G-code to nic innego jak zestaw precyzyjnych, tekstowych instrukcji, które drukarka 3D odczytuje i wykonuje. Każda linijka kodu to polecenie: "przesuń głowicę do punktu X, Y, Z", "ustaw temperaturę ekstrudera na 200°C", "wyciśnij 10 milimetrów filamentu". To właśnie ten "tajny język maszyn" pozwala drukarce przekształcić cyfrowy projekt w fizyczny obiekt, warstwa po warstwie, z niezwykłą precyzją.

Najważniejsze ustawienia w slicerze, które musisz znać na start

Dobrze skonfigurowany slicer to połowa sukcesu udanego wydruku. Oto kilka kluczowych ustawień, na które zwracam uwagę:

• Wysokość warstwy (Layer Height): Określa grubość pojedynczej warstwy. Mniejsza wysokość (np. 0.1 mm) daje gładsze, bardziej szczegółowe wydruki, ale trwa dłużej. Większa (np. 0.3 mm) to szybszy wydruk, ale z widocznymi warstwami.
• Wypełnienie (Infill): To wewnętrzna struktura modelu. Wypełnienie na poziomie 20% jest często wystarczające dla większości zastosowań, zapewniając dobrą równowagę między wytrzymałością a zużyciem materiału i czasem druku. Wyższe wartości zwiększają wytrzymałość, ale także czas i koszt.
• Prędkość druku (Print Speed): Wpływa na to, jak szybko głowica drukująca się porusza. Zbyt wysoka prędkość może prowadzić do problemów z jakością, zbyt niska do długiego czasu druku. Zazwyczaj zaczynam od 50-60 mm/s.
• Temperatury stołu i ekstrudera (Bed and Extruder Temperatures): Kluczowe dla prawidłowego topienia filamentu i przyczepności do stołu. Zależą od rodzaju używanego materiału (np. PLA drukuje się w niższych temperaturach niż ABS).
• Struktury podporowe (Supports): Niezbędne dla modeli z nawisami lub mostami, które nie mają podparcia od dołu. Slicer automatycznie je generuje, a Ty decydujesz o ich gęstości i typie.

Krok trzeci: jak drukarka 3D buduje obiekt warstwa po warstwie

Po przygotowaniu modelu w slicerze i wygenerowaniu G-code, nadszedł czas na prawdziwą magię fizyczne drukowanie. Skupimy się tu na technologii FDM (Fused Deposition Modeling), która jest najbardziej rozpowszechniona i najczęściej spotykana w domowych drukarkach. To właśnie ona pozwala na budowanie obiektów z termoplastycznych filamentów.

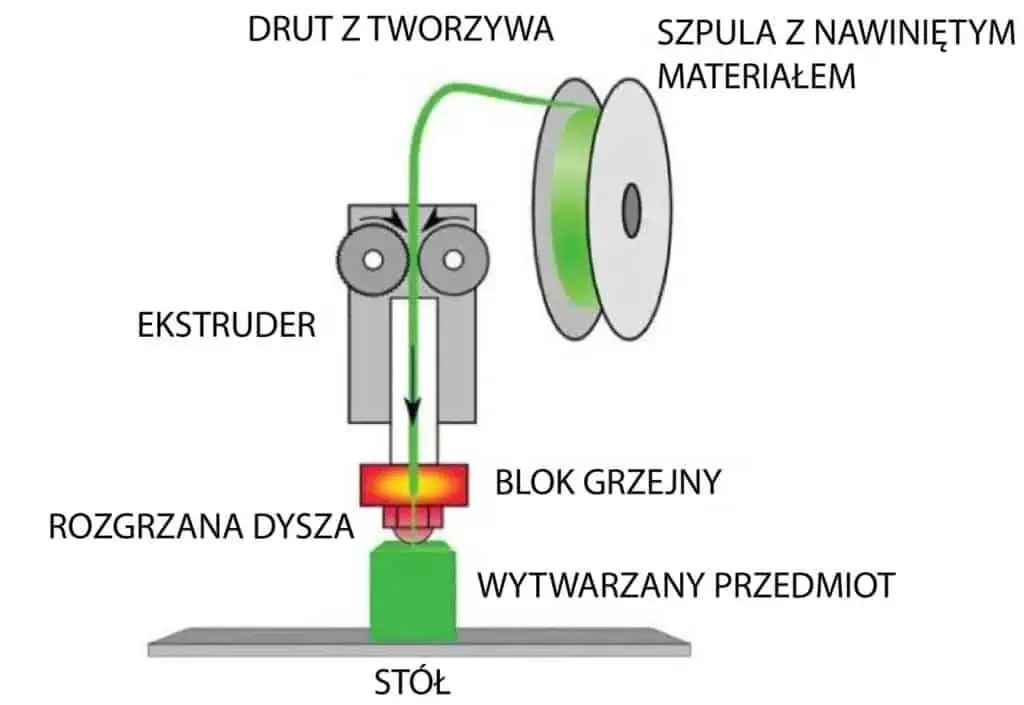

Anatomia drukarki FDM: Kluczowe komponenty i ich role

Aby zrozumieć, jak działa drukarka FDM, warto poznać jej podstawowe elementy:

• Ekstruder: To serce drukarki. Odpowiada za pobieranie filamentu, jego topienie i precyzyjne wyciskanie przez dyszę. Składa się z części "zimnej" (cold end), która pcha filament, oraz "gorącej" (hot end), która go topi.
• Stół roboczy (platforma): To powierzchnia, na której budowany jest model. Często jest podgrzewany, co jest kluczowe dla dobrej przyczepności pierwszej warstwy i zapobiegania deformacjom.
• Rama: Stabilna konstrukcja, która utrzymuje wszystkie komponenty na miejscu i zapewnia precyzję ruchów. Może być otwarta lub zamknięta.
• Głowica drukująca: Część, która zawiera hot end i dyszę. Porusza się w płaszczyźnie poziomej (osiach X i Y), nanosząc materiał.
• System sterowania i zasilanie: Elektronika, która interpretuje G-code i steruje silnikami krokowymi, grzałkami i wentylatorami, zasilana przez odpowiedni zasilacz.

Ekstruder i głowica: Jak filament zamienia się w precyzyjną ścieżkę?

Filament, czyli plastikowa żyłka, jest podawany do ekstrudera. W jego "zimnej" części mechanizm zębatkowy pcha filament w dół, w kierunku "gorącej" części hot endu. Tam, pod wpływem wysokiej temperatury (zazwyczaj od 180°C do 260°C, w zależności od materiału), filament topi się i staje się plastyczny. Następnie jest on precyzyjnie wyciskany przez malutką dyszę (najczęściej o średnicy 0.4 mm) na stół roboczy lub na poprzednią warstwę. To właśnie ten proces tworzy każdą pojedynczą "ścieżkę" materiału, która buduje Twój model.

Stół roboczy: Dlaczego jego temperatura i przyczepność są tak ważne?

Stół roboczy to podstawa każdego wydruku. Jego odpowiednie przygotowanie jest absolutnie kluczowe. W większości drukarek FDM stół jest podgrzewany (do temperatury od 50°C do 110°C, w zależności od materiału). Dlaczego? Podgrzewanie stołu zapobiega szybkiemu stygnięciu i kurczeniu się pierwszej warstwy materiału, co mogłoby prowadzić do jej odklejenia się i deformacji wydruku (tzw. warping). Dodatkowo, często stosuje się różne środki adhezyjne, takie jak klej w sztyfcie, lakier do włosów czy specjalne podkładki, aby zapewnić idealną przyczepność i stabilność modelu podczas całego procesu drukowania.

Ruch w trzech osiach (X, Y, Z): Jak powstaje trójwymiarowy kształt?

Cała magia trójwymiarowości tkwi w precyzyjnym ruchu. Głowica drukująca porusza się w płaszczyźnie poziomej, czyli w osiach X (lewo-prawo) i Y (przód-tył), rysując każdą warstwę. Kiedy jedna warstwa zostanie ukończona, stół roboczy (lub w niektórych konstrukcjach głowica) obniża się o wysokość jednej warstwy (czyli w osi Z). Następnie proces się powtarza głowica drukuje kolejną warstwę na poprzedniej. Ten cykliczny ruch, warstwa po warstwie, pozwala na stopniowe budowanie trójwymiarowego obiektu, aż do uzyskania pełnego kształtu. To naprawdę fascynujące obserwować, jak z niczego wyłania się skomplikowany przedmiot!

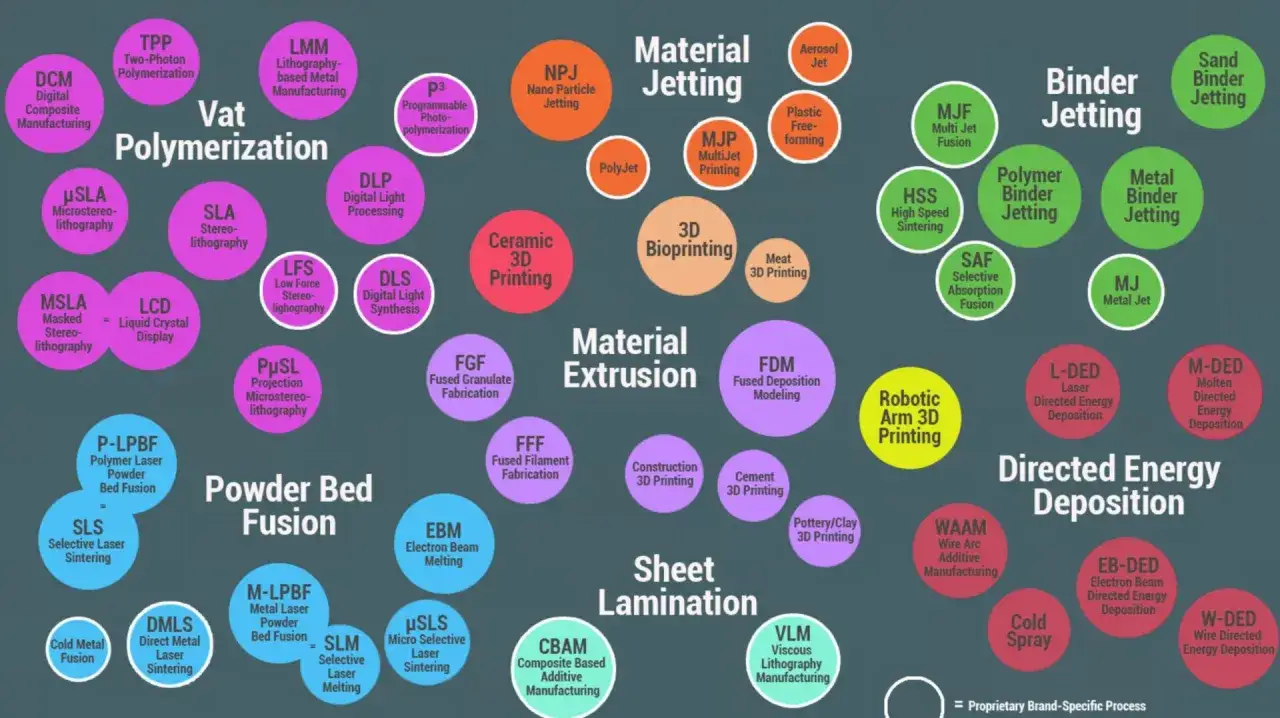

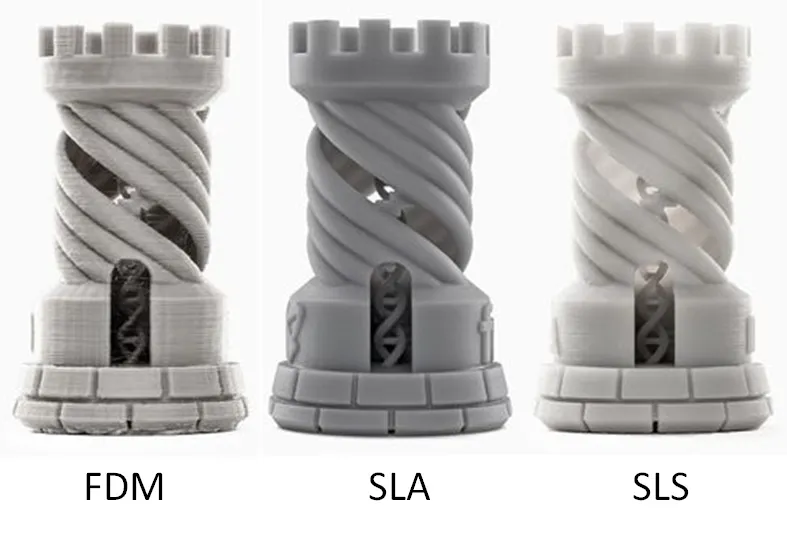

Poznaj najpopularniejsze technologie druku 3D

Choć FDM jest najbardziej rozpowszechnione, świat druku 3D oferuje znacznie więcej. Warto poznać inne popularne technologie, aby mieć pełniejszy obraz możliwości, jakie daje ta dziedzina. Każda z nich ma swoje unikalne zalety i zastosowania.

FDM/FFF: Technologia, od której najczęściej zaczyna się przygoda z drukiem 3D

Jak już wspomniałem, FDM (Fused Deposition Modeling) lub FFF (Fused Filament Fabrication) to technologia, którą większość z nas kojarzy z drukiem 3D. Polega ona na topieniu termoplastycznego filamentu i wyciskaniu go przez dyszę, tworząc warstwę po warstwie. Jest to najbardziej dostępna cenowo i najłatwiejsza do opanowania technologia, co czyni ją idealnym punktem startowym dla hobbystów i małych firm. Drukarki FDM są wszechstronne i pozwalają na tworzenie szerokiej gamy przedmiotów, od zabawek po funkcjonalne prototypy.

SLA: Drukowanie z żywicy z laserową precyzją

SLA (Stereolitografia) to jedna z najstarszych, ale wciąż niezwykle popularnych technologii druku 3D. Zamiast filamentu, wykorzystuje ona płynną, światłoczułą żywicę, która jest utwardzana przez laser UV. Laser precyzyjnie rysuje kształt warstwy na powierzchni żywicy, utwardzając ją. Następnie platforma robocza delikatnie się podnosi, a laser utwardza kolejną warstwę. Drukarki SLA słyną z niezwykłej precyzji, gładkości powierzchni i możliwości tworzenia bardzo drobnych detali. Są idealne do biżuterii, modeli dentystycznych czy prototypów wymagających wysokiej dokładności.

SLS: Jak laser tworzy wytrzymałe części ze sproszkowanego materiału?

SLS (Selective Laser Sintering) to technologia, która wykorzystuje laser do selektywnego spiekania sproszkowanych polimerów, takich jak nylon. W komorze drukarki znajduje się warstwa proszku, a laser precyzyjnie "rysuje" na niej kształt warstwy, stapiając cząsteczki proszku. Niespieczony proszek pozostaje na miejscu, pełniąc funkcję naturalnego podparcia dla kolejnych warstw. Dzięki temu wydruki SLS nie wymagają struktur podporowych i charakteryzują się dużą wytrzymałością oraz elastycznością. Jest to technologia często wykorzystywana w przemyśle do produkcji funkcjonalnych części i prototypów.

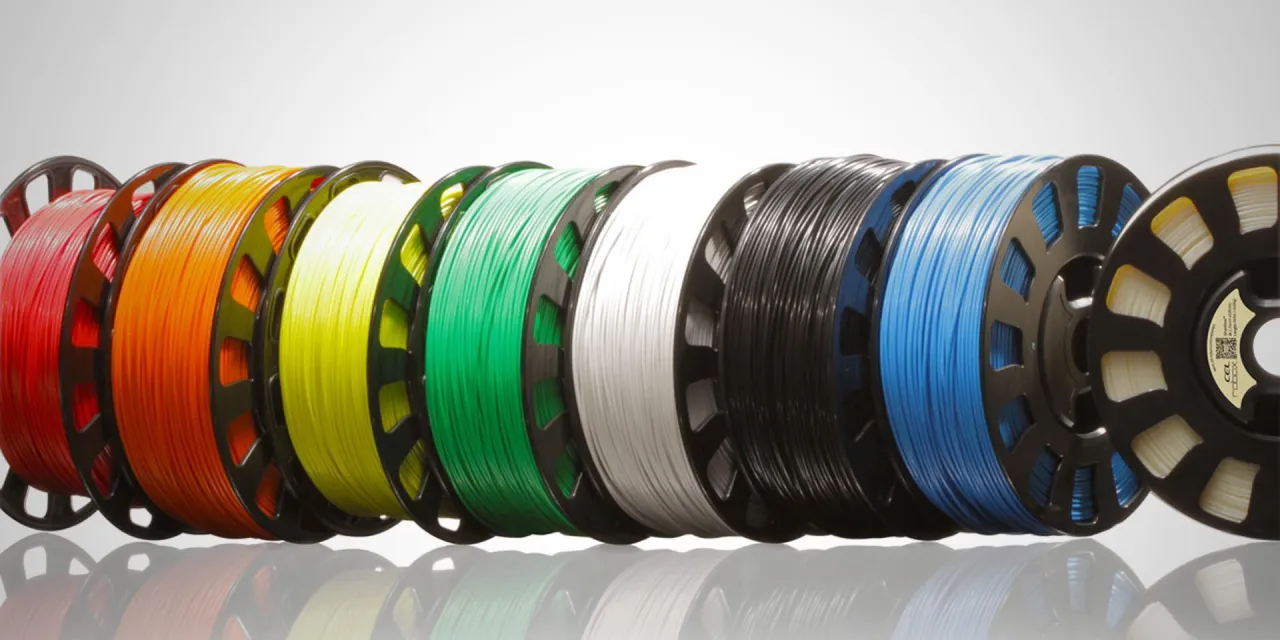

Z czego drukować? Przegląd podstawowych materiałów

Wybór odpowiedniego materiału do druku 3D jest równie ważny, jak sam model czy ustawienia slicera. To od niego zależy wytrzymałość, wygląd i funkcjonalność Twojego wydruku. Skupmy się na najpopularniejszych filamentach dla technologii FDM, od których najczęściej zaczyna się przygoda z drukiem 3D.

PLA: Idealny wybór dla początkujących dlaczego?

PLA (polilaktyd) to bez wątpienia król wśród filamentów dla początkujących i materiał, od którego ja sam zaczynałem. Jest to tworzywo biodegradowalne, wytwarzane z zasobów odnawialnych, takich jak skrobia kukurydziana. Jego największe zalety to: łatwość druku (nie wymaga podgrzewanego stołu, choć jest to zalecane), brak szkodliwych oparów (co pozwala na drukowanie w domu) oraz szeroka gama dostępnych kolorów i wykończeń. PLA jest idealny do tworzenia figurek, zabawek, prototypów i wszelkich przedmiotów, które nie będą narażone na wysokie temperatury czy duże obciążenia mechaniczne.

ABS i PETG: Kiedy potrzebujesz większej wytrzymałości?

Kiedy Twoje projekty zaczną wymagać większej wytrzymałości mechanicznej lub odporności na temperaturę, z pewnością sięgniesz po ABS (akrylonitryl-butadien-styren) lub PETG.

• ABS: Jest znacznie bardziej wytrzymały i odporny na temperaturę niż PLA. Często używany do produkcji części samochodowych czy obudów elektroniki. Niestety, jest trudniejszy w druku wymaga podgrzewanego stołu (zazwyczaj 90-110°C) i często zamkniętej komory, aby zapobiec kurczeniu się i pękaniu. Dodatkowo, podczas druku wydziela charakterystyczny zapach, dlatego zalecam dobrą wentylację pomieszczenia.
• PETG: To materiał, który dla wielu stanowi złoty środek. Łączy w sobie wiele zalet PLA (stosunkowo łatwy w druku) i ABS (duża wytrzymałość, elastyczność i odporność na uderzenia). Nie jest tak podatny na "warping" jak ABS i nie wydziela tak intensywnych oparów. Jest to doskonały wybór do funkcjonalnych części, pojemników czy elementów, które muszą być trwałe i odporne na wilgoć.

Filamenty specjalistyczne: Drewno, metal, guma i inne niezwykłe możliwości

Świat filamentów jest niezwykle bogaty i nie kończy się na PLA, ABS czy PETG. Istnieją dziesiątki, jeśli nie setki, specjalistycznych materiałów, które otwierają zupełnie nowe możliwości. Możemy drukować z filamentów elastycznych (np. TPU), które imitują gumę, tworząc giętkie obudowy czy uszczelki. Dostępne są filamenty z domieszką drewna, metalu (np. miedzi, brązu), a nawet włókna węglowego, które nadają wydrukom unikalny wygląd i właściwości. To pokazuje, jak wszechstronny stał się druk 3D i jak wiele można z niego wycisnąć, eksperymentując z różnymi materiałami.

Krok czwarty: post-processing, czyli ostatnie szlify wydruku

Po zakończeniu drukowania, nasz model zazwyczaj nie jest jeszcze gotowy do użycia. Ostatnim, ale często niedocenianym etapem jest post-processing, czyli obróbka końcowa. To właśnie ona nadaje wydrukom pożądany wygląd, gładkość i funkcjonalność.

Jak bezpiecznie usunąć podpory i dlaczego są one potrzebne?

Struktury podporowe są często niezbędne do drukowania modeli o skomplikowanych geometriach, z nawisami lub mostami, które w przeciwnym razie zapadłyby się pod własnym ciężarem. Slicer generuje je automatycznie. Po zakończeniu druku należy je ostrożnie usunąć. Do tego celu używam zazwyczaj szczypiec tnących, skalpela lub specjalnych narzędzi do post-processingu. Ważne jest, aby robić to delikatnie, aby nie uszkodzić powierzchni modelu. Czasem, jeśli podpory są bardzo gęste, warto podgrzać wydruk, aby stały się bardziej elastyczne i łatwiejsze do usunięcia.

Wygładzanie i szlifowanie: Sposoby na idealnie gładką powierzchnię

Wydruki FDM zawsze mają widoczne warstwy. Aby uzyskać idealnie gładką powierzchnię, konieczne jest wygładzanie i szlifowanie. Można zacząć od papieru ściernego o grubszej gradacji, stopniowo przechodząc do coraz drobniejszego. Dla materiałów takich jak ABS, istnieje również metoda wygładzania oparami acetonu, która rozpuszcza zewnętrzną warstwę plastiku, tworząc gładką i błyszczącą powierzchnię. Pamiętaj jednak, że aceton jest substancją żrącą i łatwopalną, więc należy zachować szczególną ostrożność i pracować w dobrze wentylowanym pomieszczeniu.

Malowanie i klejenie: Jak nadać modelom profesjonalny wygląd?

Jeśli chcesz, aby Twój wydruk wyglądał naprawdę profesjonalnie, możesz go pomalować. Przed malowaniem zawsze zalecam zagruntowanie powierzchni, aby farba lepiej się trzymała. Do malowania świetnie nadają się farby akrylowe, spraye modelarskie lub aerograf. Jeśli Twój model jest zbyt duży, aby wydrukować go w całości, możesz podzielić go na mniejsze części w slicerze, a następnie po wydrukowaniu skleić je ze sobą. Do klejenia PLA świetnie sprawdza się klej cyjanoakrylowy ("Super Glue"), natomiast do ABS można użyć specjalnych klejów do plastiku lub nawet rozpuszczonego ABS w acetonie.

Najczęstsze problemy i pułapki początkujących

Każdy, kto zaczyna przygodę z drukiem 3D, prędzej czy później napotka na jakieś problemy. To normalne! Ważne jest, aby wiedzieć, jak sobie z nimi radzić. Jako Krzysztof Zawadzki, widziałem już chyba wszystkie możliwe błędy, więc postaram się podpowiedzieć, jak uniknąć tych najczęstszych pułapek.

"Spaghetti monster": Co zrobić, gdy wydruk odkleja się od stołu?

Ach, "spaghetti monster"! To chyba najczęstszy i najbardziej frustrujący problem początkujących. Zaczyna się niewinnie pierwsza warstwa nie przylega prawidłowo do stołu, a potem drukarka drukuje w powietrzu, tworząc chaotyczną plątaninę filamentu. Najczęstsze przyczyny to:

• Niewłaściwa kalibracja stołu (leveling): Dysza jest za daleko lub za blisko stołu. Upewnij się, że między dyszą a stołem jest odpowiednia szczelina (grubość kartki papieru).
• Zbyt niska temperatura stołu: Podgrzewany stół jest kluczowy dla przyczepności. Sprawdź zalecane temperatury dla Twojego filamentu.
• Brudny stół: Tłuste odciski palców czy kurz mogą drastycznie zmniejszyć przyczepność. Regularnie czyść stół alkoholem izopropylowym.
• Brak środków adhezyjnych: Czasem sam podgrzewany stół to za mało. Użyj kleju w sztyfcie, lakieru do włosów lub specjalnej taśmy, aby zwiększyć przyczepność.

Zatkane dysze i problemy z podawaniem filamentu: Proste rozwiązania

Zatkane dysze i problemy z podawaniem filamentu to kolejne bolączki, które potrafią popsuć humor. Objawiają się brakiem ekstruzji, przerywanym drukiem lub charakterystycznym "klikaniem" ekstrudera. Oto co możesz zrobić:

• Czyszczenie dyszy: Najprostsza metoda to "cold pull" (zimne wyciąganie) rozgrzej dyszę do temperatury druku, wciśnij filament, a następnie obniż temperaturę o około 50°C i gwałtownie wyciągnij filament. Powinien wyciągnąć ze sobą zanieczyszczenia. Można też użyć cienkiej igły do czyszczenia dysz.
• Sprawdzenie temperatury: Upewnij się, że temperatura hot endu jest odpowiednia dla używanego filamentu. Zbyt niska może prowadzić do niedostatecznego topienia.
• Stan filamentu: Stary, zawilgocony filament może powodować problemy. Przechowuj filament w suchym miejscu, a jeśli podejrzewasz zawilgocenie, spróbuj go wysuszyć w specjalnej suszarce lub piekarniku.
• Sprawdzenie ekstrudera: Upewnij się, że zębatka ekstrudera nie jest zatkana resztkami filamentu i prawidłowo chwyta materiał.

Druk 3D: technologia przyszłości i Twoje pierwsze kroki

Druk 3D to bez wątpienia jedna z najbardziej ekscytujących technologii naszych czasów. To nie tylko narzędzie dla inżynierów i projektantów, ale także potężne medium dla każdego, kto chce tworzyć, eksperymentować i innowować. Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości i pokazał, że proces druku 3D, choć na początku może wydawać się skomplikowany, jest w rzeczywistości logiczny i dostępny.

Od zabawek po protezy: Niesamowite zastosowania druku 3D w Polsce i na świecie

Zastosowania druku 3D są niemal nieograniczone. Od prostych zabawek i gadżetów, które możesz wydrukować w domu, po zaawansowane protezy medyczne, implanty, części lotnicze, prototypy samochodów, a nawet całe budynki! W Polsce druk 3D również dynamicznie się rozwija. Widzimy go w przemyśle, gdzie przyspiesza prototypowanie i produkcję narzędzi, w medycynie, gdzie tworzy spersonalizowane rozwiązania dla pacjentów, w edukacji, gdzie inspiruje młodych ludzi do nauki STEM, a także w rękach hobbystów, którzy realizują swoje pasje. Ta technologia zmienia świat na naszych oczach.

Przeczytaj również: Ile kosztuje drukowanie zdjęć w Rossmannie? Cennik i porady!

Twój pierwszy wydruk: Jak zacząć swoją przygodę jeszcze dziś?

Jeśli po przeczytaniu tego artykułu poczułeś dreszczyk emocji i chęć spróbowania, to świetnie! Zacząć przygodę z drukiem 3D jest łatwiej niż kiedykolwiek. Podstawowe, ale bardzo dobre drukarki FDM są już dostępne w cenach poniżej 1000 zł, a nawet 500 zł. Nie musisz od razu kupować drogiego sprzętu. Zacznij od prostego modelu, wybierz łatwy w druku filament PLA i postępuj zgodnie z instrukcjami. Pamiętaj, że każdy mistrz kiedyś był początkującym. Nie bój się eksperymentować, uczyć na błędach i czerpać radość z tworzenia. Kto wie, może to właśnie Ty stworzysz kolejny przełomowy projekt!
